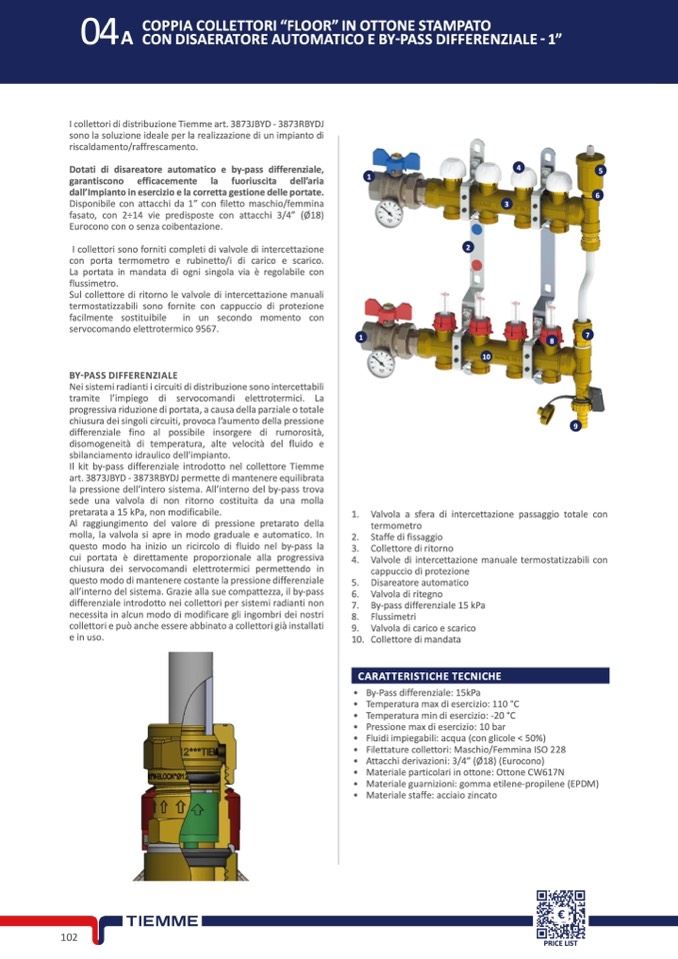

COPPIA COLLETTORI “FLOOR” IN OTTONE STAMPATO

04

A CON DISAERATORE AUTOMATICO E BY-PASS DIFFERENZIALE - 1”

I collettori di distribuzione Tiemme art. 3873JBYD - 3873RBYDJ

sono la soluzione ideale per la realizzazione di un impianto di

riscaldamento/raffrescamento.

Dotati di disareatore automatico e by-pass differenziale,

garantiscono efficacemente la fuoriuscita dell’aria

dall’Impianto in esercizio e la corretta gestione delle portate.

Disponibile con attacchi da 1” con filetto maschio/femmina

fasato, con 2÷14 vie predisposte con attacchi 3/4” (Ø18)

Eurocono con o senza coibentazione.

I collettori sono forniti completi di valvole di intercettazione

con porta termometro e rubinetto/i di carico e scarico.

La portata in mandata di ogni singola via è regolabile con

flussimetro.

Sul collettore di ritorno le valvole di intercettazione manuali

termostatizzabili sono fornite con cappuccio di protezione

facilmente sostituibile in un secondo momento con

servocomando elettrotermico 9567.

BY-PASS DIFFERENZIALE

Nei sistemi radianti i circuiti di distribuzione sono intercettabili

tramite l’impiego di servocomandi elettrotermici. La

progressiva riduzione di portata, a causa della parziale o totale

chiusura dei singoli circuiti, provoca l’aumento della pressione

differenziale fino al possibile insorgere di rumorosità,

disomogeneità di temperatura, alte velocità del fluido e

sbilanciamento idraulico dell’impianto.

Il kit by-pass differenziale introdotto nel collettore Tiemme

art. 3873JBYD - 3873RBYDJ permette di mantenere equilibrata

la pressione dell’intero sistema. All’interno del by-pass trova

sede una valvola di non ritorno costituita da una molla

pretarata a 15 kPa, non modificabile.

Al raggiungimento del valore di pressione pretarato della

molla, la valvola si apre in modo graduale e automatico. In

questo modo ha inizio un ricircolo di fluido nel by-pass la

cui portata

è direttamente proporzionale alla progressiva

chiusura dei servocomandi elettrotermici permettendo in

questo modo di mantenere costante la pressione differenziale

all’interno del sistema. Grazie alla sue compattezza, il by-pass

differenziale introdotto nei collettori per sistemi radianti non

necessita in alcun modo di modificare gli ingombri dei nostri

collettori e può anche essere abbinato a collettori gi

à installati

e in uso.

1

4

5

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

Valvola a sfera di intercettazione passaggio totale con

termometro

Staffe di fissaggio

Collettore di ritorno

Valvole di intercettazione manuale termostatizzabili con

cappuccio di protezione

Disareatore automatico

Valvola di ritegno

By-pass differenziale 15 kPa

Flussimetri

Valvola di carico e scarico

Collettore di mandata

1

8

10

2

3

6

7

9

CARATTERISTICHE TECNICHE

• By-Pass differenziale: 15kPa

• Temperatura max di esercizio: 110 °C

• Temperatura min di esercizio: -20 °C

• Pressione max di esercizio: 10 bar

• Fluidi impiegabili: acqua (con glicole < 50%)

• Filettature collettori: Maschio/Femmina ISO 228

• Attacchi derivazioni: 3/4” (Ø18) (Eurocono)

• Materiale particolari in ottone: Ottone CW617N

• Materiale guarnizioni: gomma etilene-propilene (EPDM)

• Materiale staffe: acciaio zincato
