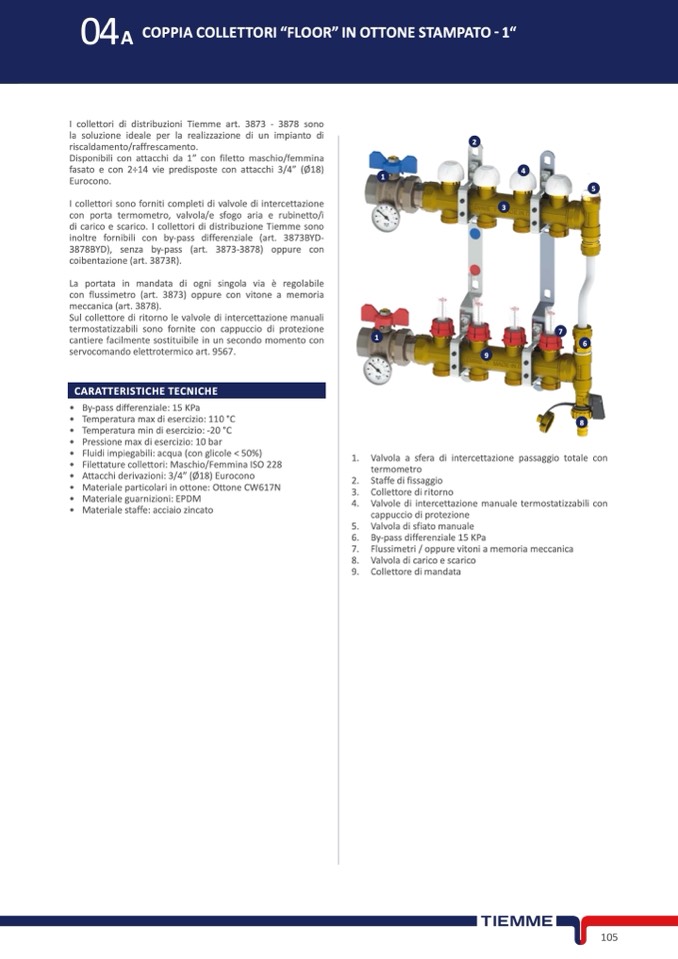

A COPPIACOLLETTORI“FLOOR”INOTTONESTAMPATO-1“

CARATTERISTICHE TECNICHE

I collettori di distribuzioni Tiemme art. 3873 - 3878 sono

la soluzione ideale per la realizzazione di un impianto di

riscaldamento/raffrescamento.

Disponibili con attacchi da 1” con filetto maschio/femmina

fasato e con 2÷14 vie predisposte con attacchi 3/4” (Ø18)

Eurocono.

I collettori sono forniti completi di valvole di intercettazione

con porta termometro, valvola/e sfogo aria e rubinetto/i

di carico e scarico. I collettori di distribuzione Tiemme sono

inoltre fornibili con by-pass differenziale (art. 3873BYD-

3878BYD), senza by-pass (art. 3873-3878) oppure con

coibentazione (art. 3873R).

La portata in mandata di ogni singola via è regolabile

con flussimetro (art. 3873) oppure con vitone a memoria

meccanica (art. 3878).

Sul collettore di ritorno le valvole di intercettazione manuali

termostatizzabili sono fornite con cappuccio di protezione

cantiere facilmente sostituibile in un secondo momento con

servocomando elettrotermico art. 9567.

• By-pass differenziale: 15 KPa

• Temperatura max di esercizio: 110 °C

• Temperatura min di esercizio: -20 °C

• Pressione max di esercizio: 10 bar

• Fluidi impiegabili: acqua (con glicole < 50%)

• Filettature collettori: Maschio/Femmina ISO 228

• Attacchi derivazioni: 3/4” (Ø18) Eurocono

• Materiale particolari in ottone: Ottone CW617N

• Materiale guarnizioni: EPDM

• Materiale staffe: acciaio zincato

2

1

4

1.

2.

3.

4.

5.

6.

7.

8.

9.

Valvola a sfera di intercettazione passaggio totale con

termometro

Staffe di fissaggio

Collettore di ritorno

Valvole di intercettazione manuale termostatizzabili con

cappuccio di protezione

Valvola di sfiato manuale

By-pass differenziale 15 KPa

Flussimetri / oppure vitoni a memoria meccanica

Valvola di carico e scarico

Collettore di mandata

1

3

9

5

7

6

8
