A COPPIACOLLETTORI“FLOOR”INOTTONESTAMPATO-1“1/4

CARATTERISTICHE TECNICHE

I collettori di distribuzioni Tiemme art. 3877 - 3879 sono

la soluzione ideale per la realizzazione di un impianto di

riscaldamento e/o raffrescamento.

Disponibile con attacchi da 1”1/4 con filetto maschio/

femmina fasato e con 2÷12 vie predisposte con attacchi 3/4”

(Ø18) Eurocono. I collettori sono forniti completi di valvole di

intercettazione, valvola/e sfogo aria e rubinetto/i di carico e

scarico.

I collettori di distribuzione Tiemme sono inoltre fornibili con

by-pass differenziale (art. 3877BYD - 3879BYD) oppure senza

by-pass (art. 3877 - 3879). La portata in mandata di ogni singola

via è regolabile con flussimetro (art. 3877 - 3877BYD) oppure

con vitone a memoria meccanica (art. 3879 - 3879BYD).

Sul collettore di ritorno le valvole di intercettazione manuali

termostatizzabili sono fornite con cappuccio di protezione

cantiere facilmente sostituibile in un secondo momento con

servocomando elettrotermico art. 9567.

• Temperatura max di esercizio: 110 °C

• Temperatura min di esercizio: -20 °C

• Pressione max di esercizio: 10 bar

• Fluidi impiegabili: acqua (con glicole < 50%)

• Filettature collettori: Maschio/Femmina ISO 228

• Attacchi derivazioni: 3/4” (Ø18) (Eurocono)

• Materiale particolari in ottone: Ottone CW617N

• Materiale guarnizioni: EPDM

• Materiale staffe: acciaio zincato

4

1

5

3

2

7

1

5

8

9

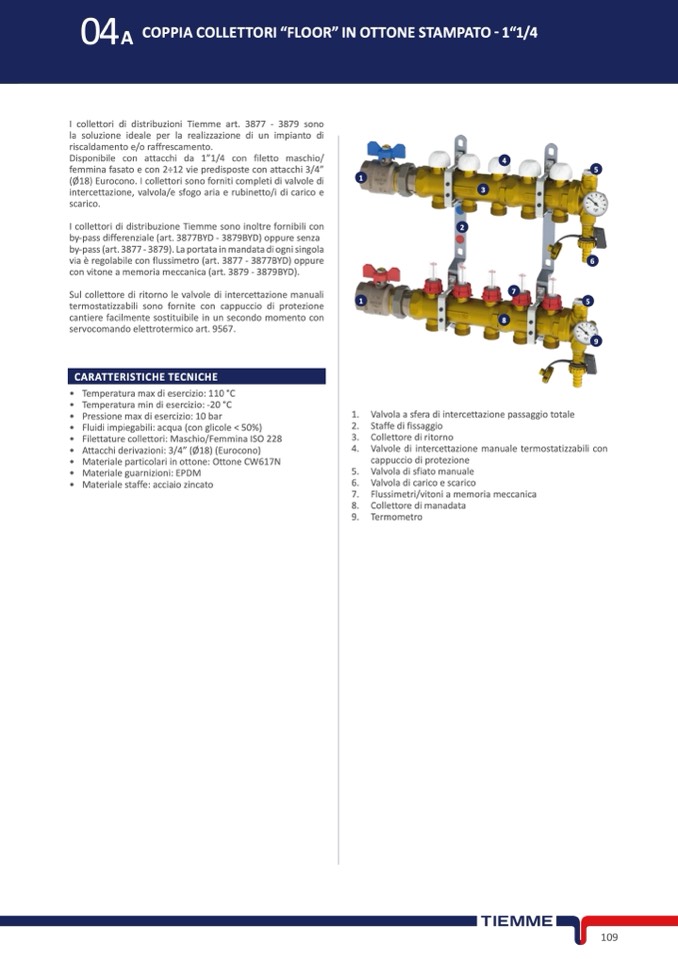

1. Valvola a sfera di intercettazione passaggio totale

2. Staffe di fissaggio

3. Collettore di ritorno

4. Valvole di intercettazione manuale termostatizzabili con

cappuccio di protezione

5. Valvola di sfiato manuale

6. Valvola di carico e scarico

7. Flussimetri/vitoni a memoria meccanica

8. Collettore di manadata

9. Termometro
