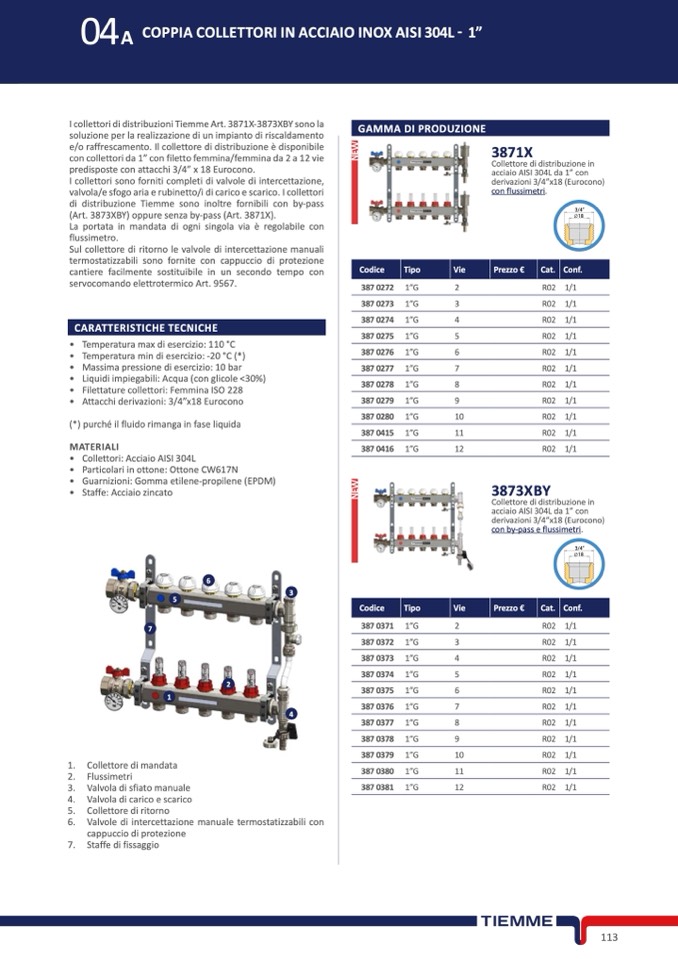

04

A COPPIA COLLETTORI IN ACCIAIO INOX AISI 304L - 1”

GAMMA DI PRODUZIONE

Codice

Tipo

Vie

Prezzo €

Cat.

Conf.

CARATTERISTICHE TECNICHE

Codice

Tipo

Vie

Prezzo €

Cat.

Conf.

I collettori di distribuzioni Tiemme Art. 3871X-3873XBY sono la

soluzione per la realizzazione di un impianto di riscaldamento

e/o raffrescamento. Il collettore di distribuzione

è disponibile

con collettori da 1” con filetto femmina/femmina da 2 a 12 vie

predisposte con attacchi 3/4” x 18 Eurocono.

I collettori sono forniti completi di valvole di intercettazione,

valvola/e sfogo aria e rubinetto/i di carico e scarico. I collettori

di distribuzione Tiemme sono inoltre fornibili con by-pass

(Art. 3873XBY) oppure senza by-pass (Art. 3871X).

La portata in mandata di ogni singola via è regolabile con

flussimetro.

Sul collettore di ritorno le valvole di intercettazione manuali

termostatizzabili sono fornite con cappuccio di protezione

cantiere facilmente sostituibile in un secondo tempo con

servocomando elettrotermico Art. 9567.

• Temperatura max di esercizio: 110 °C

• Temperatura min di esercizio: -20 °C (*)

• Massima pressione di esercizio: 10 bar

• Liquidi impiegabili: Acqua (con glicole <30%)

• Filettature collettori: Femmina ISO 228

• Attacchi derivazioni: 3/4”x18 Eurocono

(*) purch

é il fluido rimanga in fase liquida

MATERIALI

• Collettori: Acciaio AISI 304L

• Particolari in ottone: Ottone CW617N

• Guarnizioni: Gomma etilene-propilene (EPDM)

• Staffe: Acciaio zincato

3871X

Collettore di distribuzione in

acciaio AISI 304L da 1” con

derivazioni 3/4”x18 (Eurocono)

con flussimetri.

3/4”

18

2

R02 1/1

3

R02 1/1

4

R02 1/1

5

R02 1/1

6

R02 1/1

7

R02 1/1

8

R02 1/1

9

R02 1/1

10

R02 1/1

11

R02 1/1

12

R02 1/1

3873XBY

■

387 0272 1”G

387 0273 1”G

387 0274 1”G

387 0275 1”G

387 0276 1”G

387 0277 1”G

387 0278 1”G

387 0279 1”G

387 0280 1”G

387 0415 1”G

387 0416 1”G

Collettore di distribuzione in

acciaio AISI 304L da 1” con

derivazioni 3/4”x18 (Eurocono)

con by-pass e flussimetri.

■

2

R02 1/1

3

R02 1/1

4

R02 1/1

5

R02 1/1

6

R02 1/1

7

R02 1/1

8

R02 1/1

9

R02 1/1

10

R02 1/1

11

R02 1/1

12

R02 1/1

3/4”

18

6

5

7

3

4

387 0371 1”G

387 0372 1”G

387 0373 1”G

387 0374 1”G

387 0375 1”G

387 0376 1”G

387 0377 1”G

387 0378 1”G

387 0379 1”G

387 0380 1”G

387 0381 1”G

2

1

1. Collettore di mandata

2. Flussimetri

3. Valvola di sfiato manuale

4. Valvola di carico e scarico

5. Collettore di ritorno

6. Valvole di intercettazione manuale termostatizzabili con

cappuccio di protezione

7. Staffe di fissaggio

113
