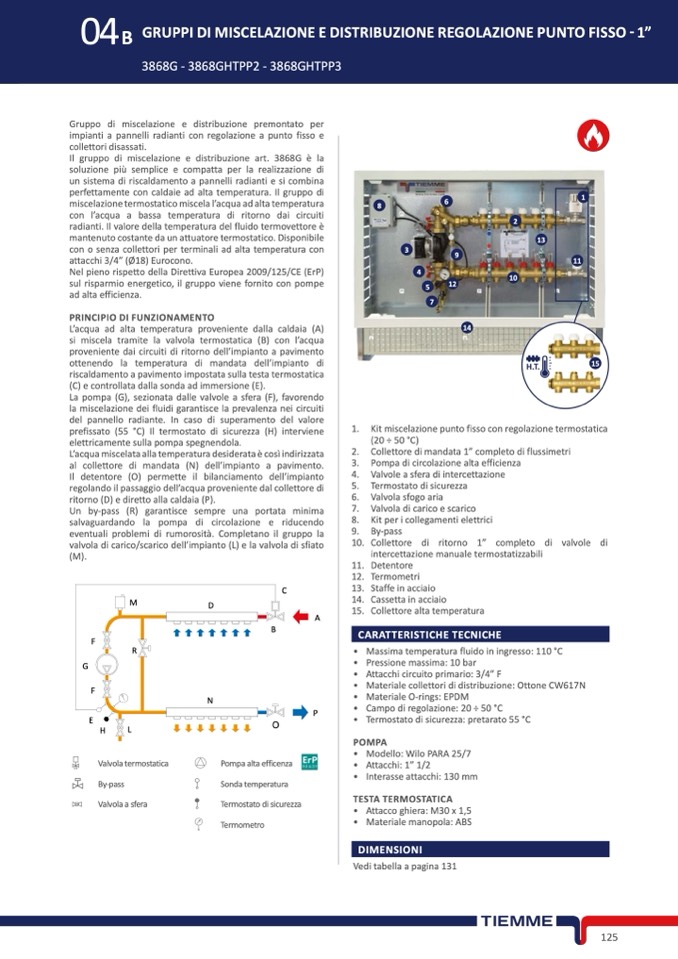

B GRUPPIDIMISCELAZIONEEDISTRIBUZIONEREGOLAZIONEPUNTOFISSO-1”

3868G - 3868GHTPP2 - 3868GHTPP3

CARATTERISTICHE TECNICHE

ompa Grundfos UPS2

1

11

DIMENSIONI

Gruppo di miscelazione e distribuzione premontato per

impianti a pannelli radianti con regolazione a punto fisso e

collettori disassati.

Il gruppo di miscelazione e distribuzione art. 3868G

è la

soluzione pi

ù semplice e compatta per la realizzazione di

un sistema di riscaldamento a pannelli radianti e si combina

perfettamente con caldaie ad alta temperatura. Il gruppo di

miscelazione termostatico miscela l’acqua ad alta temperatura

con l’acqua a bassa temperatura di ritorno dai circuiti

radianti. Il valore della temperatura del fluido termovettore è

mantenuto costante da un attuatore termostatico. Disponibile

con o senza collettori per terminali ad alta temperatura con

attacchi 3/4” (Ø18) Eurocono.

Nel pieno rispetto della Direttiva Europea 2009/125/CE (ErP)

sul risparmio energetico, il gruppo viene fornito con pompe

ad alta efficienza.

PRINCIPIO DI FUNZIONAMENTO

L’acqua ad alta temperatura proveniente dalla caldaia (A)

si miscela tramite la valvola termostatica (B) con l’acqua

proveniente dai circuiti di ritorno dell’impianto a pavimento

ottenendo la temperatura di mandata dell’impianto di

riscaldamento a pavimento impostata sulla testa termostatica

(C) e controllata dalla sonda ad immersione (E).

La pompa (G), sezionata dalle valvole a sfera (F), favorendo

la miscelazione dei fluidi garantisce la prevalenza nei circuiti

del pannello radiante. In caso di superamento del valore

prefissato (55 °C) Il termostato di sicurezza (H) interviene

elettricamente sulla pompa spegnendola.

L’acqua miscelata alla temperatura desiderata è cos

ì indirizzata

al collettore di mandata (N) dell’impianto a pavimento.

Il detentore (O) permette il bilanciamento dell’impianto

regolando il passaggio dell’acqua proveniente dal collettore di

ritorno (D) e diretto alla caldaia (P).

Un by-pass (R) garantisce sempre una portata minima

salvaguardando la pompa di circolazione e riducendo

eventuali problemi di rumorosit

à. Completano il gruppo la

valvola di carico/scarico dell’impianto (L) e la valvola di sfiato

(M).

8

6

9

3

2

13

10

4

5

12

7

14

M

R

A

14. Cassetta in acciaio

15. Collettore alta temperatura

C

D

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

Kit miscelazione punto fisso con regolazione termostatica

(20 ÷ 50 °C)

Collettore di mandata 1” completo di flussimetri

Pompa di circolazione alta efficienza

Valvole a sfera di intercettazione

Termostato di sicurezza

Valvola sfogo aria

Valvola di carico e scarico

Kit per i collegamenti elettrici

By-pass

Collettore di ritorno 1” completo di valvole di

intercettazione manuale termostatizzabili

Detentore

Termometri

Staffe in acciaio

Valvola termosta�ca

15

F

G

F

E

By-pass

Valvola a sfera

By-pass

B

P

N

• Materiale collettori di distribuzione: Ottone CW617N

• Materiale O-rings: EPDM

P

• Campo di regolazione: 20 ÷ 50 °C

• Termostato di sicurezza: pretarato 55 °C

• Massima temperatura fluido in ingresso: 110 °C

Valvola a sfera

• Pressione massima: 10 bar

• Attacchi circuito primario: 3/4” F

Sonda temperatura

Termostato di sicurezza

H

L

Valvola termostatica

O

Pompa alta efficenza

Sonda temperatura

Termostato di sicurezza

Termometro

Termometro

POMPA

• Modello: Wilo PARA 25/7

• Attacchi: 1” 1/2

• Interasse attacchi: 130 mm

TESTA TERMOSTATICA

• Attacco ghiera: M30 x 1,5

• Materiale manopola: ABS

Vedi tabella a pagina 131
