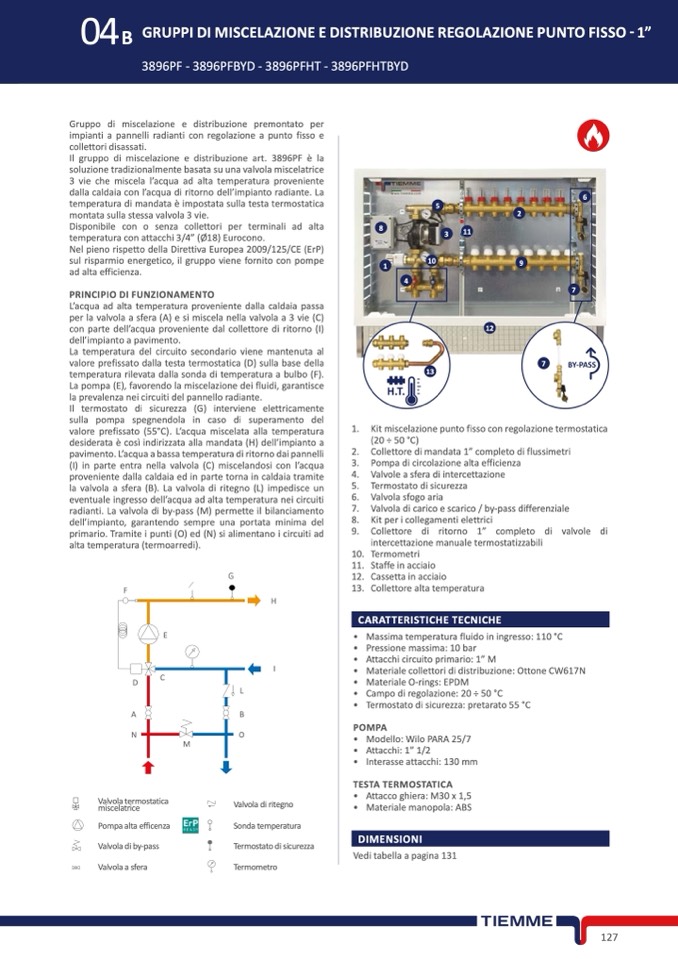

B GRUPPIDIMISCELAZIONEEDISTRIBUZIONEREGOLAZIONEPUNTOFISSO-1”

3896PF - 3896PFBYD - 3896PFHT - 3896PFHTBYD

6

7

4

CARATTERISTICHE TECNICHE

DIMENSIONI

Gruppo di miscelazione e distribuzione premontato per

impianti a pannelli radianti con regolazione a punto fisso e

collettori disassati.

Il gruppo di miscelazione e distribuzione art. 3896PF è la

soluzione tradizionalmente basata su una valvola miscelatrice

3 vie che miscela l’acqua ad alta temperatura proveniente

dalla caldaia con l’acqua di ritorno dell’impianto radiante. La

temperatura di mandata

è impostata sulla testa termostatica

montata sulla stessa valvola 3 vie.

Disponibile con o senza collettori per terminali ad alta

temperatura con attacchi 3/4” (Ø18) Eurocono.

Nel pieno rispetto della Direttiva Europea 2009/125/CE (ErP)

sul risparmio energetico, il gruppo viene fornito con pompe

ad alta efficienza.

PRINCIPIO DI FUNZIONAMENTO

L’acqua ad alta temperatura proveniente dalla caldaia passa

per la valvola a sfera (A) e si miscela nella valvola a 3 vie (C)

con parte dell’acqua proveniente dal collettore di ritorno (I)

dell’impianto a pavimento.

La temperatura del circuito secondario viene mantenuta al

valore prefissato dalla testa termostatica (D) sulla base della

temperatura rilevata dalla sonda di temperatura a bulbo (F).

La pompa (E), favorendo la miscelazione dei fluidi, garantisce

la prevalenza nei circuiti del pannello radiante.

Il termostato di sicurezza (G) interviene elettricamente

sulla pompa spegnendola in caso di superamento del

valore prefissato (55°C). L’acqua miscelata alla temperatura

desiderata è cos

ì indirizzata alla mandata (H) dell’impianto a

pavimento. L’acqua a bassa temperatura di ritorno dai pannelli

(I) in parte entra nella valvola (C) miscelandosi con l’acqua

proveniente dalla caldaia ed in parte torna in caldaia tramite

la valvola a sfera (B). La valvola di ritegno (L) impedisce un

eventuale ingresso dell’acqua ad alta temperatura nei circuiti

radianti. La valvola di by-pass (M) permette il bilanciamento

dell’impianto, garantendo sempre una portata minima del

primario. Tramite i punti (O) ed (N) si alimentano i circuiti ad

alta temperatura (termoarredi).

G

5

11

2

9

C

• Materiale collettori di distribuzione: Ottone CW617N

H

I

Valvola termosta�ca

miscelatrice

8

1

10

3

F

E

13.

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13

7

Kit miscelazione punto fisso con regolazione termostatica

(20 ÷ 50 °C)

Collettore di mandata 1” completo di flussimetri

Pompa di circolazione alta efficienza

Valvole a sfera di intercettazione

Termostato di sicurezza

Valvola sfogo aria

Valvola di carico e scarico / by-pass differenziale

Kit per i collegamenti elettrici

Collettore di ritorno 1” completo di valvole di

intercettazione manuale termostatizzabili

Termometri

Staffe in acciaio

Cassetta in acciaio

Collettore alta temperatura

12

Pompa

Valvola di by-pass

Valvola a sfera

• Massima temperatura fluido in ingresso: 110 °C

• Pressione massima: 10 bar

• Attacchi circuito primario: 1” M

D

• Materiale O-rings: EPDM

A

B

N

O

M

Sonda temperatura

Valvola termostatica

miscelatrice

Pompa alta efficenza

Valvola di by-pass

Valvola a sfera

Valvola di ritegno

Sonda temperatura

Termostato di sicurezza

Termometro

TESTA TERMOSTATICA

• Attacco ghiera: M30 x 1,5

• Materiale manopola: ABS

Vedi tabella a pagina 131

L

Valvola di ritegno

• Campo di regolazione: 20 ÷ 50 °C

• Termostato di sicurezza: pretarato 55 °C

POMPA

Termostato di sicurezza

• Modello: Wilo PARA 25/7

• Attacchi: 1” 1/2

Termometro

• Interasse attacchi: 130 mm

127
