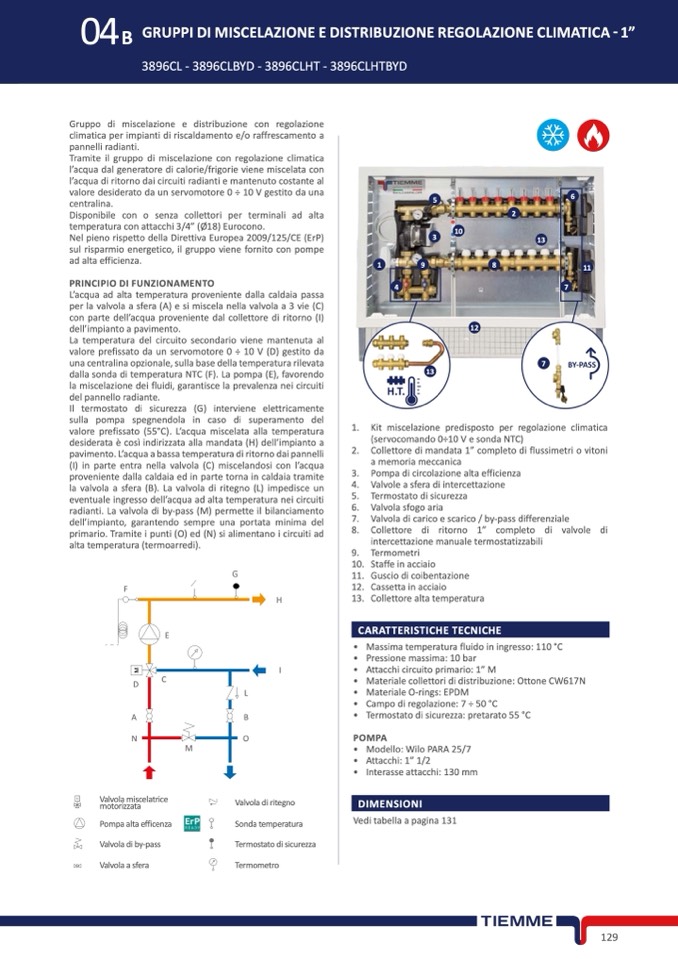

04
B GRUPPIDIMISCELAZIONEEDISTRIBUZIONEREGOLAZIONECLIMATICA-1”
3896CL - 3896CLBYD - 3896CLHT - 3896CLHTBYD
6
7
4
CARATTERISTICHE TECNICHE
DIMENSIONI
Gruppo di miscelazione e distribuzione con regolazione
climatica per impianti di riscaldamento e/o raffrescamento a
pannelli radianti.
Tramite il gruppo di miscelazione con regolazione climatica
l’acqua dal generatore di calorie/frigorie viene miscelata con
l’acqua di ritorno dai circuiti radianti e mantenuto costante al
valore desiderato da un servomotore 0 ÷ 10 V gestito da una
centralina.
Disponibile con o senza collettori per terminali ad alta
temperatura con attacchi 3/4” (Ø18) Eurocono.
Nel pieno rispetto della Direttiva Europea 2009/125/CE (ErP)
sul risparmio energetico, il gruppo viene fornito con pompe
ad alta efficienza.
PRINCIPIO DI FUNZIONAMENTO
L’acqua ad alta temperatura proveniente dalla caldaia passa
per la valvola a sfera (A) e si miscela nella valvola a 3 vie (C)
con parte dell’acqua proveniente dal collettore di ritorno (I)
dell’impianto a pavimento.
La temperatura del circuito secondario viene mantenuta al
valore prefissato da un servomotore 0 ÷ 10 V (D) gestito da
una centralina opzionale, sulla base della temperatura rilevata
dalla sonda di temperatura NTC (F). La pompa (E), favorendo
la miscelazione dei fluidi, garantisce la prevalenza nei circuiti
del pannello radiante.
Il termostato di sicurezza (G) interviene elettricamente
sulla pompa spegnendola in caso di superamento del
valore prefissato (55°C). L’acqua miscelata alla temperatura
desiderata è cos
ì indirizzata alla mandata (H) dell’impianto a
pavimento. L’acqua a bassa temperatura di ritorno dai pannelli
(I) in parte entra nella valvola (C) miscelandosi con l’acqua
proveniente dalla caldaia ed in parte torna in caldaia tramite
la valvola a sfera (B). La valvola di ritegno (L) impedisce un
eventuale ingresso dell’acqua ad alta temperatura nei circuiti
radianti. La valvola di by-pass (M) permette il bilanciamento
dell’impianto, garantendo sempre una portata minima del
primario. Tramite i punti (O) ed (N) si alimentano i circuiti ad
alta temperatura (termoarredi).
5
F
E
C
12. Cassetta in acciaio
D
• Materiale collettori di distribuzione: Ottone CW617N
A
B
N
M
O
• Campo di regolazione: 7 ÷ 50 °C
Sonda •temTpermatuorsatato di sicurezza: pretarato 55 °C
TermosPtaOtoMdPi sAicurezza
• Modello: Wilo PARA 25/7
Valvola miscelatrice
motorizzata
Pompa alta efficenza
Valvola di by-pass
Valvola a sfera
Valvola di ritegno
Sonda temperatura
Termostato di sicurezza
Termometro
Vedi tabella a pagina 131
G
H
I
L
13. Collettore alta temperatura
2
10
12
13
7
1. Kit miscelazione predisposto per regolazione climatica
(servocomando 0÷10 V e sonda NTC)
2. Collettore di mandata 1” completo di flussimetri o vitoni
a memoria meccanica
3. Pompa di circolazione alta efficienza
4. Valvole a sfera di intercettazione
5. Termostato di sicurezza
6. Valvola sfogo aria
7. Valvola di carico e scarico / by-pass differenziale
8. Collettore di ritorno 1” completo di valvole di
intercettazione manuale termostatizzabili
9. Termometri
10. Staffe in acciaio
11. Guscio di coibentazione
Valvola miscelatrice
motorizzata
Pompa
Valvola di by-pass
Valvola a sfera
Termometro
3
1
9
8
13
11
• Massima temperatura fluido in ingresso: 110 °C
• Pressione massima: 10 bar
• Attacchi circuito primario: 1” M
• Materiale O-rings: EPDM
Valvola di ritegno
• Attacchi: 1” 1/2
• Interasse attacchi: 130 mm
129
