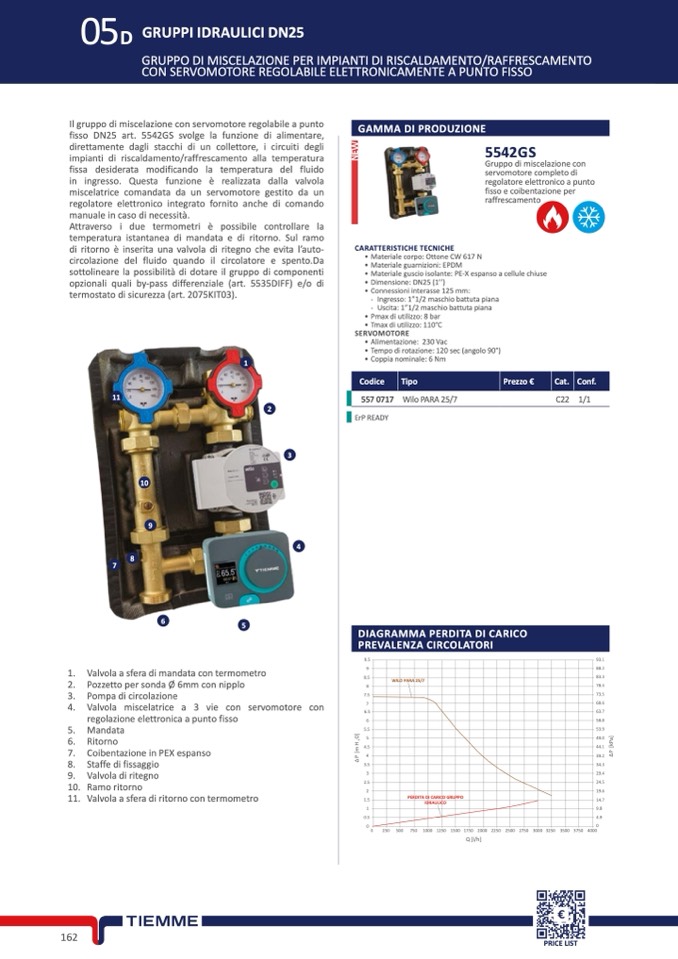

05
D GRUPPI IDRAULICI DN25
GRUPPO DI MISCELAZIONE PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
CON SERVOMOTORE REGOLABILE ELETTRONICAMENTE A PUNTO FISSO
Il gruppo di miscelazione con servomotore regolabile a punto
fisso DN25 art. 5542GS svolge la funzione di alimentare,
direttamente dagli stacchi di un collettore, i circuiti degli
impianti di riscaldamento/raffrescamento alla temperatura
fissa desiderata modificando la temperatura del fluido
in ingresso. Questa funzione
è realizzata dalla valvola
miscelatrice comandata da un servomotore gestito da un
regolatore elettronico integrato fornito anche di comando
manuale in caso di necessit
à.
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ramo
di ritorno
è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore e spento.Da
sottolineare la possibilit
à di dotare il gruppo di componenti
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza (art. 2075KIT03).
5542GS
11
10
9
8
7
557 0717
ErP READY
Wilo PARA 25/7
C22
1/1
6
5
1. Valvola a sfera di mandata con termometro
2. Pozzetto per sonda Ø 6mm con nipplo
3. Pompa di circolazione
4. Valvola miscelatrice a 3 vie con servomotore con
regolazione elettronica a punto fisso
5. Mandata
6. Ritorno
7. Coibentazione in PEX espanso
8. Staffe di fissaggio
9. Valvola di ritegno
10. Ramo ritorno
11. Valvola a sfera di ritorno con termometro
9.5
9
8.5
8
7.5
7
6.5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
93.1
88.2
83.3
78.4
73.5
68.6
63.7
58.8
53.9
49.0
44.1
39.2
34.3
29.4
24.5
19.6
14.7
9.8
4.9
162
1
2
3
4
CARATTERISTICHE TECNICHE
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: PE-X espanso a cellule chiuse
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
- Ingresso:1”1/2maschiobattutapiana
- Uscita:1”1/2maschiobattutapiana
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTORE
• Alimentazione: 230 Vac
• Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 6 Nm
0
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
Q [l/h]
Gruppo di miscelazione con
servomotore completo di
regolatore elettronico a punto
fisso e coibentazione per
raffrescamento
■
GAMMA DI PRODUZIONE
Codice
Tipo
Prezzo €
Cat.
Conf.
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
WILO PARA
25/7
PERDITA DI CARICO GRUPPO
IDRAULICO
Δ
P
[
m
H
2
O
]
Δ
P
[
k
P
a
]
