E MODULIDIDISTRIBUZIONEMULTIZONACOMPATTIINCASSETTA

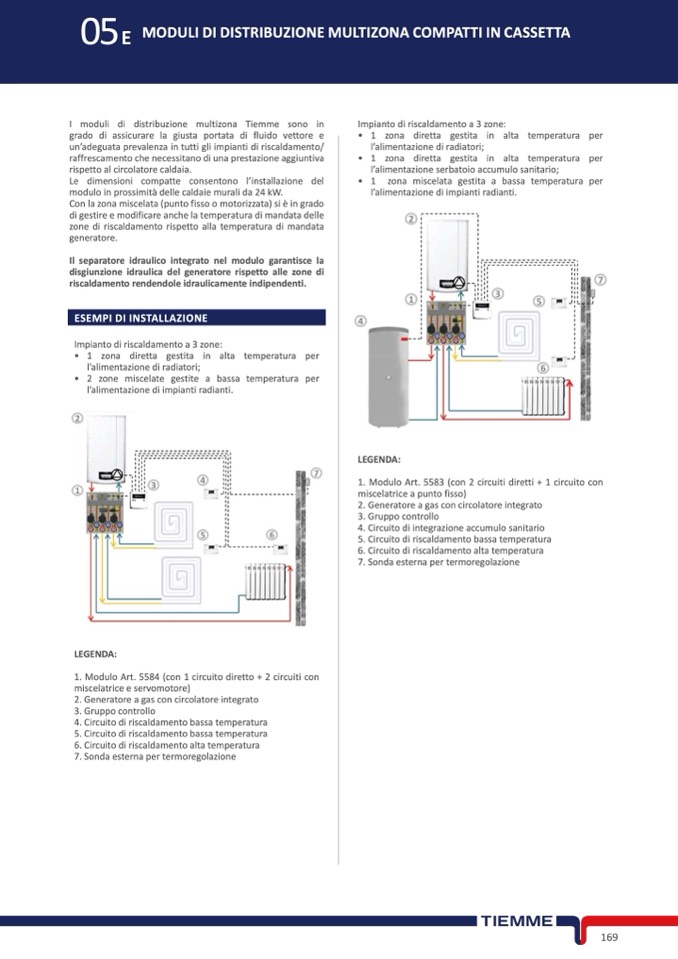

ESEMPI DI INSTALLAZIONE
I moduli di distribuzione multizona Tiemme sono in
grado di assicurare la giusta portata di fluido vettore e
un’adeguata prevalenza in tutti gli impianti di riscaldamento/
raffrescamento che necessitano di una prestazione aggiuntiva
rispetto al circolatore caldaia.
Le dimensioni compatte consentono l’installazione del
modulo in prossimit
à delle caldaie murali da 24 kW.
Con la zona miscelata (punto fisso o motorizzata) si è in grado
di gestire e modificare anche la temperatura di mandata delle
zone di riscaldamento rispetto alla temperatura di mandata
generatore.
Il separatore idraulico integrato nel modulo garantisce la
disgiunzione idraulica del generatore rispetto alle zone di
riscaldamento rendendole idraulicamente indipendenti.
Impianto di riscaldamento a 3 zone:
• 1 zona diretta gestita in alta temperatura per
l’alimentazione di radiatori;
• 2 zone miscelate gestite a bassa temperatura per
l’alimentazione di impianti radianti.
20
160
LEGENDA:
1. Modulo Art. 5584 (con 1 circuito diretto + 2 circuiti con
miscelatrice e servomotore)
2. Generatore a gas con circolatore integrato
3. Gruppo controllo
4. Circuito di riscaldamento bassa temperatura
5. Circuito di riscaldamento bassa temperatura
6. Circuito di riscaldamento alta temperatura
7. Sonda esterna per termoregolazione
Impianto di riscaldamento a 3 zone:
• 1 zona diretta gestita in alta temperatura per
l’alimentazione di radiatori;
• 1 zona diretta gestita in alta temperatura per
l’alimentazione serbatoio accumulo sanitario;
• 1 zona miscelata gestita a bassa temperatura per
l’alimentazione di impianti radianti.
LEGENDA:
1. Modulo Art. 5583 (con 2 circuiti diretti + 1 circuito con
miscelatrice a punto fisso)
2. Generatore a gas con circolatore integrato
3. Gruppo controllo
4. Circuito di integrazione accumulo sanitario
5. Circuito di riscaldamento bassa temperatura
6. Circuito di riscaldamento alta temperatura
7. Sonda esterna per termoregolazione
