05
F

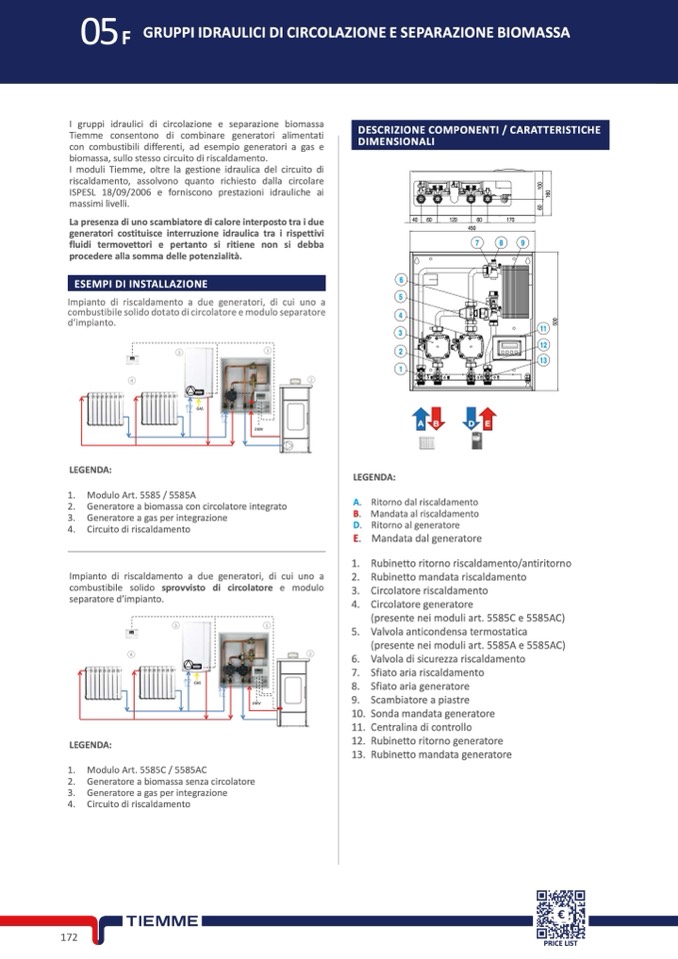

GRUPPI IDRAULICI DI CIRCOLAZIONE E SEPARAZIONE BIOMASSA
I gruppi idraulici di circolazione e separazione biomassa
Tiemme consentono di combinare generatori alimentati
con combustibili differenti, ad esempio generatori a gas e
biomassa, sullo stesso circuito di riscaldamento.
I moduli Tiemme, oltre la gestione idraulica del circuito di
riscaldamento, assolvono quanto richiesto dalla circolare
ISPESL 18/09/2006 e forniscono prestazioni idrauliche ai
massimi livelli.
La presenza di uno scambiatore di calore interposto tra i due
generatori costituisce interruzione idraulica tra i rispettivi
fluidi termovettori e pertanto si ritiene non si debba
procedere alla somma delle potenzialità.
Impianto di riscaldamento a due generatori, di cui uno a
combustibile solido dotato di circolatore e modulo separatore
d’impianto.
2. Generatore a biomassa con circolatore integrato
LEGENDA:
1. Modulo Art. 5585 / 5585A
2. Generatore a biomassa con circolatore integrato
3. Generatore a gas per integrazione
4. Circuito di riscaldamento
Impianto di riscaldamento a due generatori, di cui uno a
combustibile solido sprovvisto di circolatore e modulo
separatore d’impianto.
LEGENDA:
1. Modulo Art. 5585C / 5585AC
2. Generatore a biomassa senza circolatore
3. Generatore a gas per integrazione
4. Circuito di riscaldamento
40 60
120
60
170
450
7
8
9
172
6
5
4
3
2
1
AB
DE
LEGENDA:
A. Ritorno dal riscaldamento
B. Mandata al riscaldamento
D. Ritorno al generatore
E. Mandata dal generatore
11
12
13
1. Rubinetto ritorno riscaldamento/antiritorno
2. Rubinetto mandata riscaldamento
3. Circolatore riscaldamento
4. Circolatore generatore
(presente nei moduli art. 5585C e 5585AC)
5. Valvola anticondensa termostatica
(presente nei moduli art. 5585A e 5585AC)
6. Valvola di sicurezza riscaldamento
7. Sfiato aria riscaldamento
8. Sfiato aria generatore
9. Scambiatore a piastre
10. Sonda mandata generatore
11. Centralina di controllo
12. Rubinetto ritorno generatore
13. Rubinetto mandata generatore
DESCRIZIONE COMPONENTI / CARATTERISTICHE
DIMENSIONALI
5
0
0
6
0
1
0
0
1
6
0
ESEMPI DI INSTALLAZIONE
3
4
2
1
230V
GAS
1. Modulo separatore NOVABOX mod.110
3
1
4
2
GAS
230V
2. Generatore a biomassa senza circolatore
3. Generatore a gas per integrazione
