06

A TERMOREGOLAZIONE EVOLUTA CON CLIMAV 2.0 BUILDING MANAGEMENT

ESEMPI DI CONFIGURAZIONE

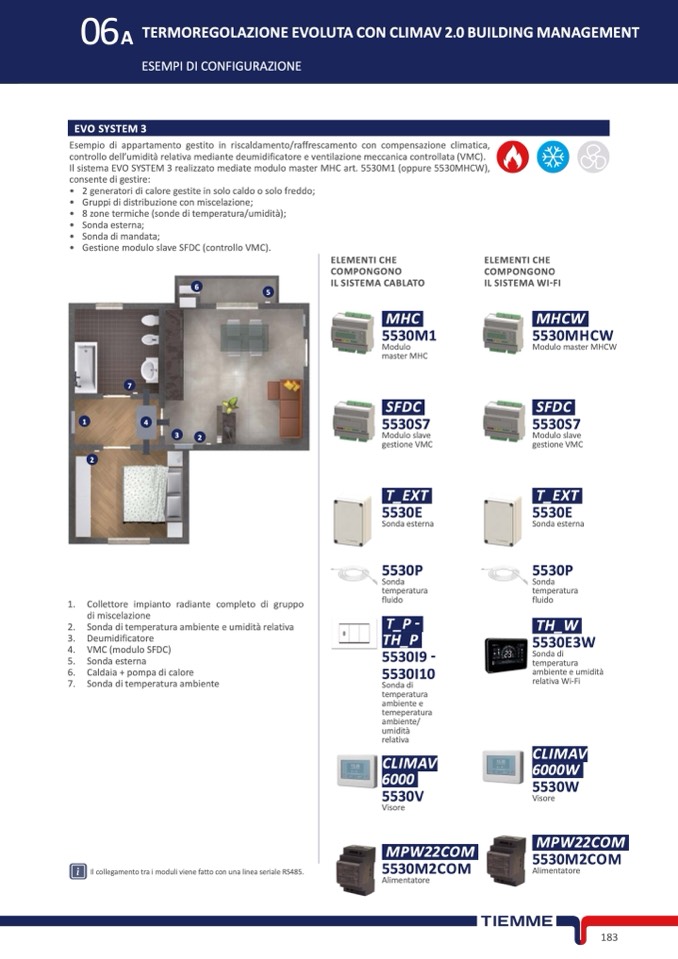

EVO SYSTEM 3

Esempio di appartamento gestito in riscaldamento/raffrescamento con compensazione climatica,

controllo dell’umidità relativa mediante deumidificatore e ventilazione meccanica controllata (VMC).

Il sistema EVO SYSTEM 3 realizzato mediate modulo master MHC art. 5530M1 (oppure 5530MHCW),

consente di gestire:

• 2 generatori di calore gestite in solo caldo o solo freddo;

• Gruppi di distribuzione con miscelazione;

• 8 zone termiche (sonde di temperatura/umidità);

• Sonda esterna;

• Sonda di mandata;

• Gestione modulo slave SFDC (controllo VMC).

ELEMENTI CHE

COMPONGONO

IL SISTEMA CABLATO

MHC

ELEMENTI CHE

COMPONGONO

IL SISTEMA WI-FI

MHCW

6

3

2

5

7

1

4

2

SFDC

SFDC

5530M1

5530MHCW

Modulo

master MHC

Modulo master MHCW

5530S7

5530S7

Modulo slave

gestione VMC

Modulo slave

gestione VMC

T_EXT

T_EXT

5530E

5530E

Sonda esterna

Sonda esterna

1. Collettore impianto radiante completo di gruppo

di miscelazione

2. Sonda di temperatura ambiente e umidità relativa

3. Deumidificatore

4. VMC (modulo SFDC)

5. Sonda esterna

6. Caldaia + pompa di calore

7. Sonda di temperatura ambiente

Sonda

temperatura

fluido

Sonda

temperatura

fluido

5530P

5530P

T_P -

TH_W

TH_P

5530E3W

5530I9 -

Sonda di

temperatura

ambiente e umidit

à

relativa Wi-Fi

5530I10

Sonda di

temperatura

ambiente e

temeperatura

ambiente/

umidità

relativa

CLIMAV

CLIMAV

6000W

6000

5530W

5530V

Visore

Visore

MPW22COM

MPW22COM

Il collegamento tra i moduli viene fatto con una linea seriale RS485.

Alimentatore

Alimentatore

5530M2COM

5530M2COM
