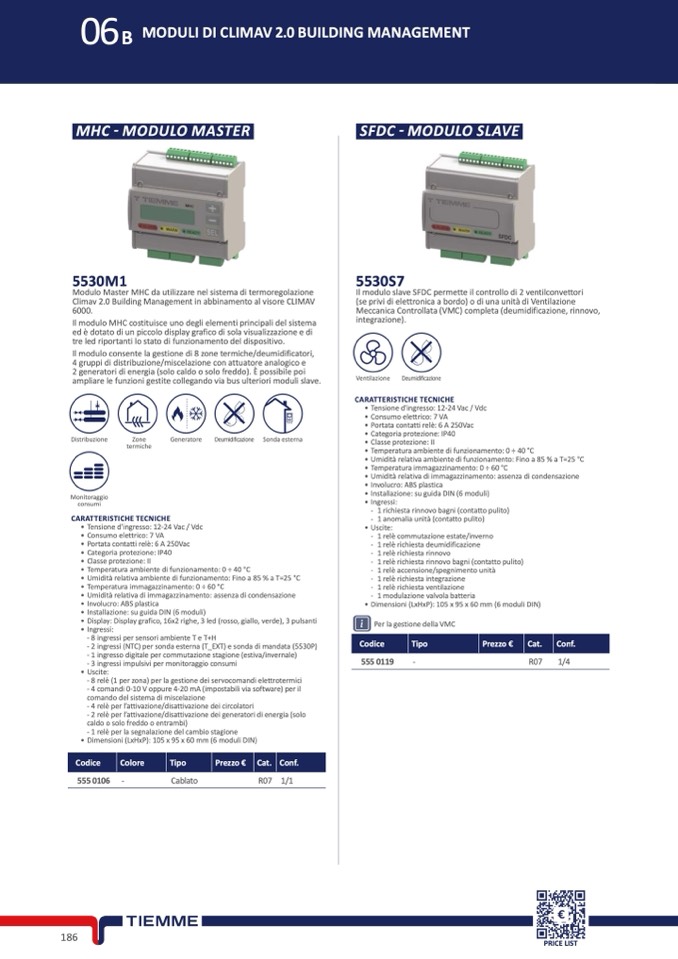

06

B MODULIDICLIMAV2.0BUILDINGMANAGEMENT

MHC - MODULO MASTER

Modulo Master MHC da utilizzare nel sistema di termoregolazione

Climav 2.0 Building Management in abbinamento al visore CLIMAV

6000.

Il modulo MHC costituisce uno degli elementi principali del sistema

ed

è dotato di un piccolo display grafico di sola visualizzazione e di

tre led riportanti lo stato di funzionamento del dispositivo.

Il modulo consente la gestione di 8 zone termiche/deumidificatori,

4 gruppi di distribuzione/miscelazione con attuatore analogico e

2 generatori di energia (solo caldo o solo freddo).

È possibile poi

ampliare le funzioni gestite collegando via bus ulteriori moduli slave.

SFDC - MODULO SLAVE

Il modulo slave SFDC permette il controllo di 2 ventilconvettori

(se privi di elettronica a bordo) o di una unità di Ventilazione

Meccanica Controllata (VMC) completa (deumidificazione, rinnovo,

integrazione).

5530M1

5530S7

Ventilazione

Deumidificazione

Distribuzione

Monitoraggio

consumi

Zone

Generatore

termiche

Deumidificazione

Sonda esterna

CARATTERISTICHE TECNICHE

• Tensione d'ingresso: 12-24 Vac / Vdc

• Consumo elettrico: 7 VA

• Portata contatti rel

è: 6 A 250Vac

• Categoria protezione: IP40

• Classe protezione: II

• Temperatura ambiente di funzionamento: 0 ÷ 40 °C

• Umidit

à relativa ambiente di funzionamento: Fino a 85 % a T=25 °C

• Temperatura immagazzinamento: 0 ÷ 60 °C

• Umidit

à relativa di immagazzinamento: assenza di condensazione

• Involucro: ABS plastica

• Installazione: su guida DIN (6 moduli)

• Ingressi:

- 1richiestarinnovobagni(contattopulito)

- 1 anomalia unità (contatto pulito)

• Uscite:

- 1 rel

è commutazione estate/inverno

- 1 rel

è richiesta deumidificazione

- 1 rel

è richiesta rinnovo

- 1 rel

è richiesta rinnovo bagni (contatto pulito)

- 1 rel

è accensione/spegnimento unità

- 1 rel

è richiesta integrazione

- 1 rel

è richiesta ventilazione

- 1 modulazione valvola batteria

• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)

Per la gestione della VMC

CARATTERISTICHE TECNICHE

• Tensione d'ingresso: 12-24 Vac / Vdc

• Consumo elettrico: 7 VA

• Portata contatti relè: 6 A 250Vac

• Categoria protezione: IP40

• Classe protezione: II

• Temperatura ambiente di funzionamento: 0 ÷ 40 °C

• Umidit

à relativa ambiente di funzionamento: Fino a 85 % a T=25 °C

• Temperatura immagazzinamento: 0 ÷ 60 °C

• Umidit

à relativa di immagazzinamento: assenza di condensazione

• Involucro: ABS plastica

• Installazione: su guida DIN (6 moduli)

• Display: Display grafico, 16x2 righe, 3 led (rosso, giallo, verde), 3 pulsanti

• Ingressi:

- 8 ingressi per sensori ambiente T e T+H

- 2 ingressi (NTC) per sonda esterna (T_EXT) e sonda di mandata (5530P)

- 1 ingresso digitale per commutazione stagione (estiva/invernale)

- 3 ingressi impulsivi per monitoraggio consumi

• Uscite:

- 8 relè (1 per zona) per la gestione dei servocomandi elettrotermici

- 4 comandi 0-10 V oppure 4-20 mA (impostabili via software) per il

comando del sistema di miscelazione

- 4 relè per l’attivazione/disattivazione dei circolatori

- 2 relè per l’attivazione/disattivazione dei generatori di energia (solo

caldo o solo freddo o entrambi)

- 1 relè per la segnalazione del cambio stagione

• Dimensioni (LxHxP): 105 x 95 x 60 mm (6 moduli DIN)

555 0106 -

Cablato

R07 1/1

555 0119

-

R07 1/4

Codice

Tipo

Prezzo €

Cat.

Conf.

Codice

Colore

Tipo

Prezzo €

Cat.

Conf.
