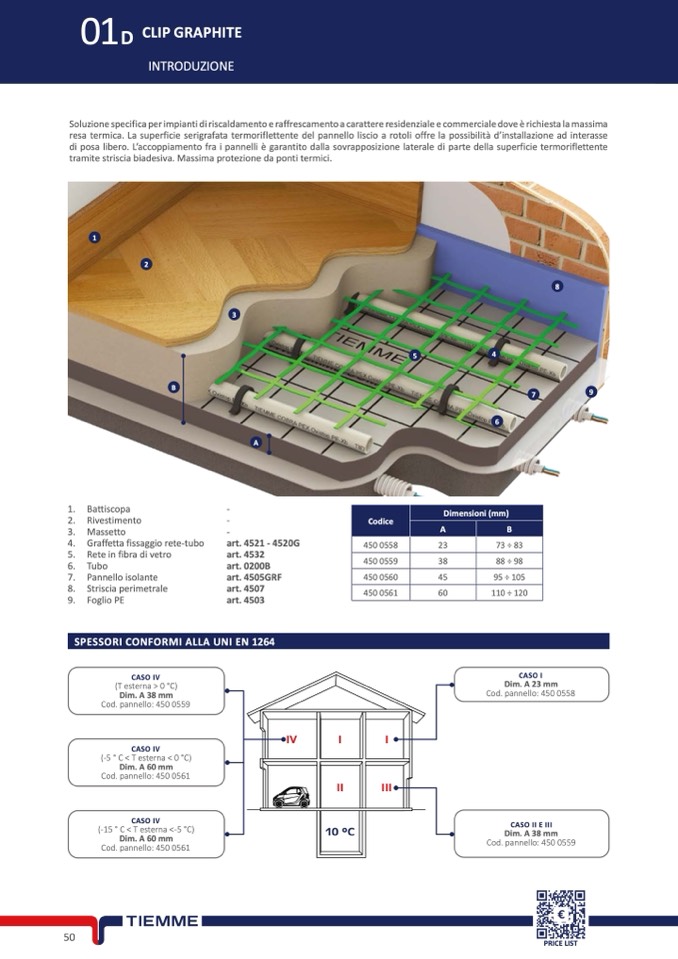

01

D CLIP GRAPHITE

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale dove è richiesta la massima

resa termica. La superficie serigrafata termoriflettente del pannello liscio a rotoli offre la possibilità d’installazione ad interasse

di posa libero. L’accoppiamento fra i pannelli è garantito dalla sovrapposizione laterale di parte della superficie termoriflettente

tramite striscia biadesiva. Massima protezione da ponti termici.

1

1. Battiscopa

2. Rivestimento

3. Massetto

4. Graffetta fissaggio rete-tubo

5. Rete in fibra di vetro

6. Tubo

7. Pannello isolante

8. Striscia perimetrale

9. Foglio PE

-

-

-

art. 4521 - 4520G

art. 4532

art. 0200B

art. 4505GRF

art. 4507

art. 4503

450 0558

450 0559

450 0560

450 0561

23

38

45

60

2

B

3

A

5

4

7

6

73 ÷ 83

88 ÷ 98

95 ÷ 105

110 ÷ 120

8

9

Codice

Dimensioni (mm)

A

B

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV

CASO I

(T esterna > 0 °C)

Dim. A 23 mm

Dim. A 38 mm

Cod. pannello: 450 0558

Cod. pannello: 450 0559

CASO IV

IV

I

I

(-5°C<Testerna<0°C)

Dim. A 60 mm

Cod. pannello: 450 0561

CASO IV

CASO II E III

II

III

(-15°C<Testerna<-5°C)

Dim. A 38 mm

Dim. A 60 mm

Cod. pannello: 450 0559

Cod. pannello: 450 0561

10 °C

50
