01

D VELK

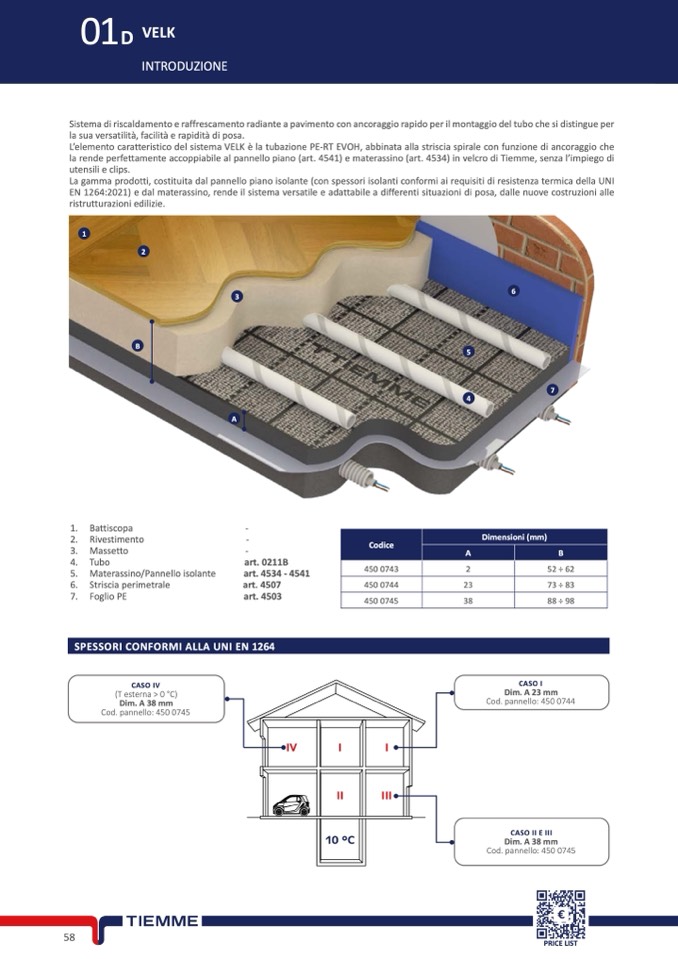

INTRODUZIONE

Sistema di riscaldamento e raffrescamento radiante a pavimento con ancoraggio rapido per il montaggio del tubo che si distingue per

la sua versatilità, facilità e rapidità di posa.

L’elemento caratteristico del sistema VELK è la tubazione PE-RT EVOH, abbinata alla striscia spirale con funzione di ancoraggio che

la rende perfettamente accoppiabile al pannello piano (art. 4541) e materassino (art. 4534) in velcro di Tiemme, senza l’impiego di

utensili e clips.

La gamma prodotti, costituita dal pannello piano isolante (con spessori isolanti conformi ai requisiti di resistenza termica della UNI

EN 1264:2021) e dal materassino, rende il sistema versatile e adattabile a differenti situazioni di posa, dalle nuove costruzioni alle

ristrutturazioni edilizie.

1.

2.

3.

4.

5.

6.

7.

Battiscopa

-

Rivestimento

-

Massetto

-

1

2

B

3

A

6

5

4

7

Codice

Dimensioni (mm)

A

B

Tubo

Materassino/Pannello isolante

Striscia perimetrale

Foglio PE

art. 0211B

art. 4534 - 4541

art. 4507

art. 4503

450 0743

2

450 0744

23

450 0745

38

52 ÷ 62

73 ÷ 83

88 ÷ 98

SPESSORI CONFORMI ALLA UNI EN 1264

CASO IV

CASO I

(T esterna > 0 °C)

Dim. A 23 mm

Dim. A 38 mm

Cod. pannello: 450 0744

Cod. pannello: 450 0745

IV

I

I

II

III

10 °C

CASO II E III

Dim. A 38 mm

Cod. pannello: 450 0745

58
