02

A CEILING HOME SMART

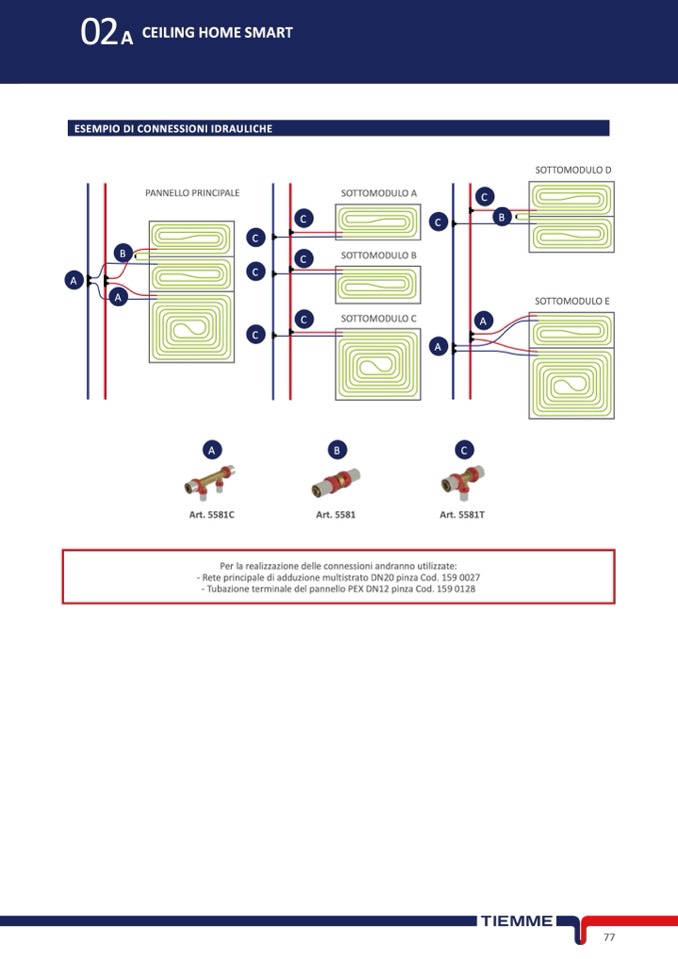

ESEMPIO DI CONNESSIONI IDRAULICHE

B

Per la realizzazione delle connessioni andranno utilizzate:

- Rete principale di adduzione multistrato DN20 pinza Cod. 159 0027

- Tubazione terminale del pannello PEX DN12 pinza Cod. 159 0128

PANNELLO PRINCIPALE

SOTTOMODULO A

C

C

A

A

SOTTOMODULO D

SOTTOMODULO E

C

C

B

A

C

SOTTOMODULO B

A

C

C

C

SOTTOMODULO C

A

B

C

Art. 5581C

Art. 5581

Art. 5581T

77
