Tempo di apertura regolabile
Maniglia per regolare la temperatura
Temperature adjusting handle
Bocca di erogazione fissa Ø 30
Fixed spout Ø 30
Adjustable time
a
b
c
b
c
a
R 00707/4
CODICE
mm a
mm b
mm c
NOTE
R 00707/4
125÷165
145
190

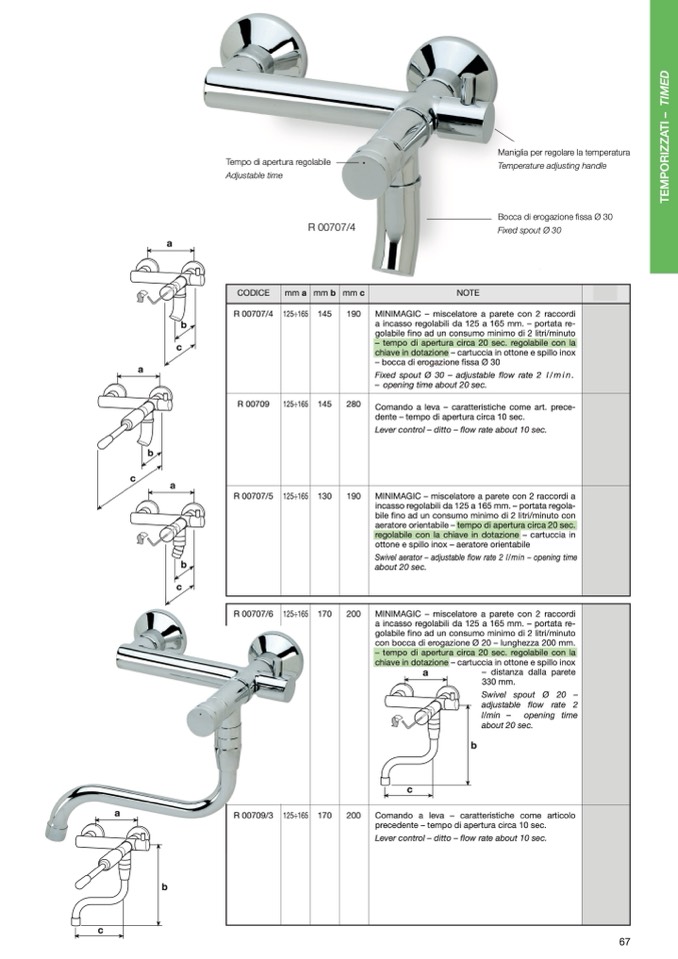

MINIMAGIC – miscelatore a parete con 2 raccordi
a incasso regolabili da 125 a 165 mm. – portata re-
golabile fino ad un consumo minimo di 2 litri/minuto
– tempo di apertura circa 20 sec. regolabile con la
chiave in dotazione – cartuccia in ottone e spillo inox
– bocca di erogazione fissa Ø 30
Fixed spout Ø 30 – adjustable flow rate 2 l/min.
– opening time about 20 sec.
R 00709
125÷165
145
280
Comando a leva – caratteristiche come art. prece-
dente – tempo di apertura circa 10 sec.
Lever control – ditto – flow rate about 10 sec.
R 00707/5
125÷165
130
190
MINIMAGIC – miscelatore a parete con 2 raccordi a
incasso regolabili da 125 a 165 mm. – portata regola-
bile fino ad un consumo minimo di 2 litri/minuto con
aeratore orientabile – tempo di apertura circa 20 sec.
regolabile con la chiave in dotazione – cartuccia in
ottone e spillo inox – aeratore orientabile
Swivel aerator – adjustable flow rate 2 l/min – opening time
about 20 sec.
a
b
c
R 00707/6
125÷165
170
200
MINIMAGIC – miscelatore a parete con 2 raccordi
a incasso regolabili da 125 a 165 mm. – portata re-
golabile fino ad un consumo minimo di 2 litri/minuto
con bocca di erogazione Ø 20 – lunghezza 200 mm.
– tempo di apertura circa 20 sec. regolabile con la
chiave in dotazione – cartuccia in ottone e spillo inox
a
– distanza dalla parete
330 mm.
Swivel spout Ø 20 –
adjustable flow rate 2
l/min –
opening time
about 20 sec.
b
c
R 00709/3
125÷165
170
200
Comando a leva – caratteristiche come articolo
precedente – tempo di apertura circa 10 sec.
Lever control – ditto – flow rate about 10 sec.
a
c
b
