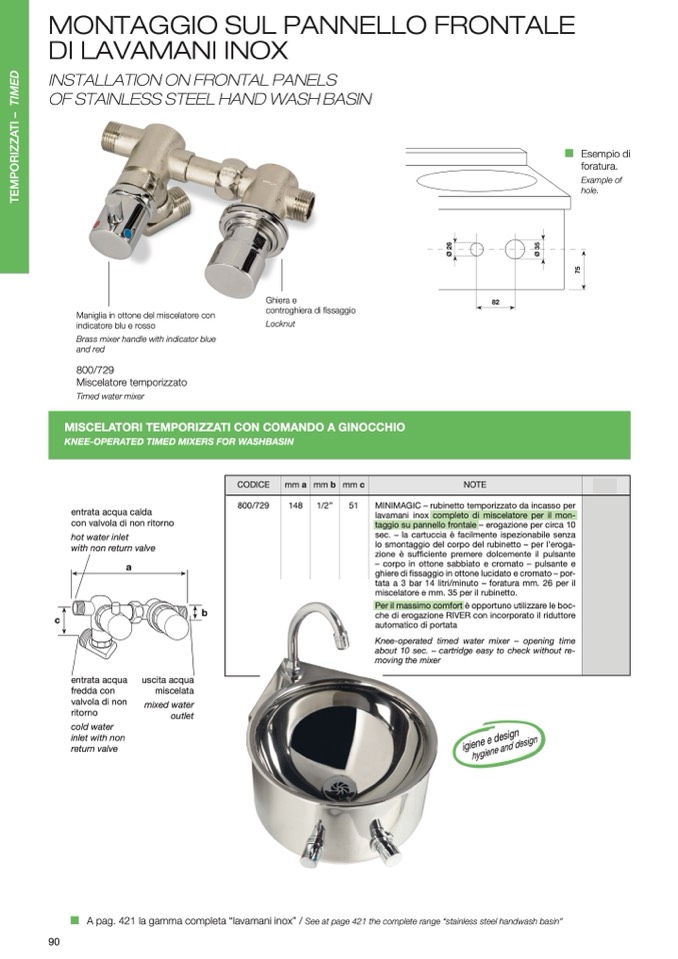

MONTAGGIO SUL PANNELLO FRONTALE

DI LAVAMANI INOX

INSTALLATION ON FRONTAL PANELS

OF STAINLESS STEEL HAND WASH BASIN

Esempio di

foratura.

Example of

hole.

Maniglia in ottone del miscelatore con

indicatore blu e rosso

Brass mixer handle with indicator blue

and red

800/729

Miscelatore temporizzato

Timed water mixer

Ghiera e

controghiera di fissaggio

Locknut

MISCELATORI TEMPORIZZATI CON COMANDO A GINOCCHIO

KNEE-OPERATED TIMED MIXERS FOR WASHBASIN

entrata acqua calda

con valvola di non ritorno

hot water inlet

with non return valve

800/729

148

1/2”

51

MINIMAGIC – rubinetto temporizzato da incasso per

lavamani inox completo di miscelatore per il mon-

taggio su pannello frontale – erogazione per circa 10

sec. – la cartuccia è facilmente ispezionabile senza

lo smontaggio del corpo del rubinetto – per l’eroga-

zione è sufficiente premere dolcemente il pulsante

– corpo in ottone sabbiato e cromato – pulsante e

ghiere di fissaggio in ottone lucidato e cromato – por-

tata a 3 bar 14 litri/minuto – foratura mm. 26 per il

miscelatore e mm. 35 per il rubinetto.

Per il massimo comfort è opportuno utilizzare le boc-

che di erogazione RIVER con incorporato il riduttore

automatico di portata

Knee-operated timed water mixer – opening time

about 10 sec. – cartridge easy to check without re-

moving the mixer

CODICE

mm a

c

a

entrata acqua

fredda con

valvola di non

ritorno

cold water

inlet with non

return valve

b

uscita acqua

miscelata

mixed water

outlet

A pag. 421 la gamma completa “lavamani inox” / See at page 421 the complete range “stainless steel handwash basin”

90

mm b

mm c

NOTE

82

7

5

Ø

2

6

Ø

3

5

T

E

M

P

O

R

I

Z

Z

A

T

I

–

T

I

M

E

D

igiene e design
