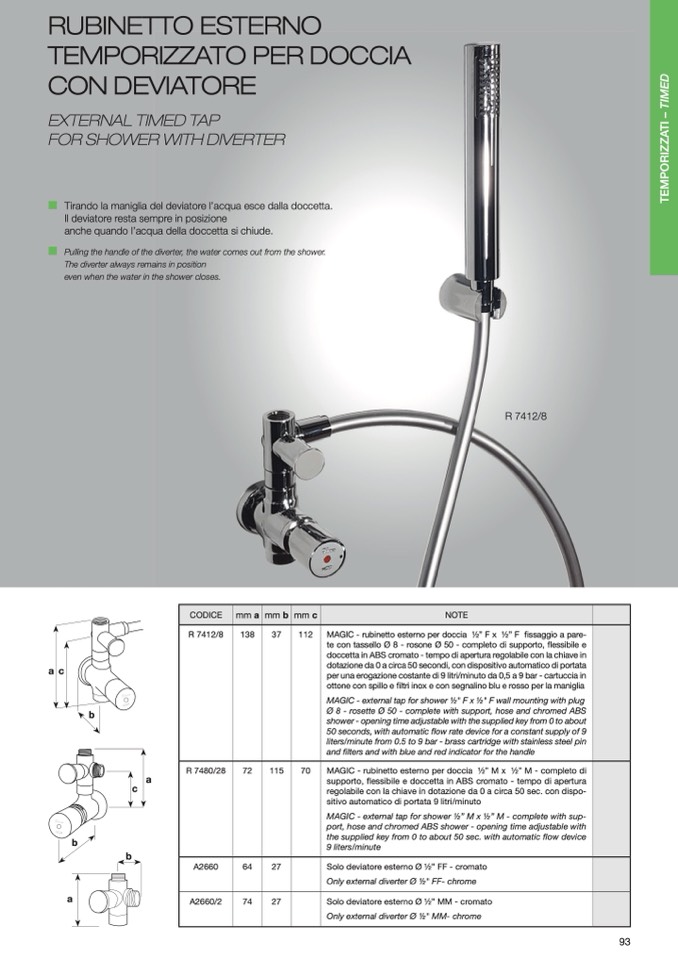

RUBINETTO ESTERNO

TEMPORIZZATO PER DOCCIA

CON DEVIATORE

EXTERNAL TIMED TAP

FOR SHOWER WITH DIVERTER

Tirando la maniglia del deviatore l’acqua esce dalla doccetta.

Il deviatore resta sempre in posizione

anche quando l’acqua della doccetta si chiude.

Pulling the handle of the diverter, the water comes out from the shower.

The diverter always remains in position

even when the water in the shower closes.

R 7412/8

CODICE

mm a

mm b

mm c

NOTE

R 7412/8

138

37

112

MAGIC - rubinetto esterno per doccia 1⁄2” F x 1⁄2” F fissaggio a pare-

te con tassello Ø 8 - rosone Ø 50 - completo di supporto, flessibile e

doccetta in ABS cromato - tempo di apertura regolabile con la chiave in

dotazione da 0 a circa 50 secondi, con dispositivo automatico di portata

per una erogazione costante di 9 litri/minuto da 0,5 a 9 bar - cartuccia in

ottone con spillo e filtri inox e con segnalino blu e rosso per la maniglia

MAGIC - external tap for shower 1⁄2" F x 1⁄2" F wall mounting with plug

Ø 8 - rosette Ø 50 - complete with support, hose and chromed ABS

shower - opening time adjustable with the supplied key from 0 to about

50 seconds, with automatic flow rate device for a constant supply of 9

liters/minute from 0.5 to 9 bar - brass cartridge with stainless steel pin

and filters and with blue and red indicator for the handle

R 7480/28

72

115

70

MAGIC - rubinetto esterno per doccia 1⁄2” M x 1⁄2” M - completo di

supporto, flessibile e doccetta in ABS cromato - tempo di apertura

regolabile con la chiave in dotazione da 0 a circa 50 sec. con dispo-

sitivo automatico di portata 9 litri/minuto

MAGIC - external tap for shower 1⁄2” M x 1⁄2” M - complete with sup-

port, hose and chromed ABS shower - opening time adjustable with

the supplied key from 0 to about 50 sec. with automatic flow device

9 liters/minute

A2660

64

27

Solo deviatore esterno Ø 1⁄2” FF - cromato

Only external diverter Ø 1⁄2" FF- chrome

A2660/2

74

27

Solo deviatore esterno Ø 1⁄2” MM - cromato

Only external diverter Ø 1⁄2" MM- chrome

ac

b

b

b

a

c

a

93
