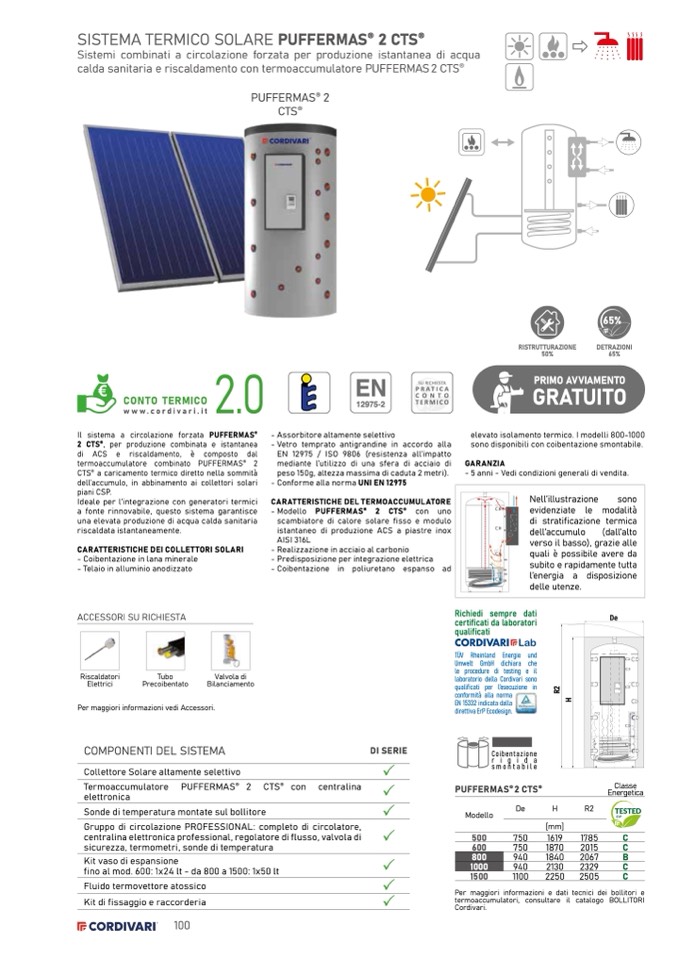

SISTEMA TERMICO SOLARE PUFFERMAS
®
2 CTS
®
Sistemi combinati a circolazione forzata per produzione istantanea di acqua
calda sanitaria e riscaldamento con termoaccumulatore PUFFERMAS 2 CTS
®
PUFFERMAS
®
2
CTS
®
CONTO TERMICO
www.cordivari.it
PRATICA
CONTO
TERMICO
Il sistema a circolazione forzata PUFFERMAS
®
2 CTS
®
, per produzione combinata e istantanea
di ACS e riscaldamento, è composto dal
termoaccumulatore combinato PUFFERMAS
®
2
CTS
®
a caricamento termico diretto nella sommità
dell’accumulo, in abbinamento ai collettori solari
piani CSP.
Ideale per l’integrazione con generatori termici
afonterinnovabile,questosistemagarantisce
una elevata produzione di acqua calda sanitaria
riscaldata istantaneamente.
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
- Telaio in alluminio anodizzato
- Assorbitore altamente selettivo
- Vetro temprato antigrandine in accordo alla
EN 12975 / ISO 9806 (resistenza all’impatto
mediante l’utilizzo di una sfera di acciaio di
peso 150g, altezza massima di caduta 2 metri).
- Conforme alla norma UNI EN 12975
CARATTERISTICHE DEL TERMOACCUMULATORE
-Modello PUFFERMAS
®
2 CTS
®
con uno
scambiatore di calore solare fisso e modulo
istantaneo di produzione ACS a piastre inox
AISI 316L
- Realizzazione in acciaio al carbonio
- Predisposizione per integrazione elettrica
- Coibentazione in poliuretano espanso ad
ACCESSORI SU RICHIESTA
Richiedi sempre dati
certificati da laboratori
qualificati
De
Riscaldatori
Elettrici
Tubo
Precoibentato
Valvola di
Bilanciamento
TÜV Rheinland Energie und
Umwelt GmbH dichiara che
le procedure di testing e il
laboratorio della Cordivari sono
qualificati per l’esecuzione in
conformità alla norma
2.0
EN
12975-2
SU RICHIESTA
PRIMO AVVIAMENTO
GRATUITO
elevato isolamento termico. I modelli 800-1000
sono disponibili con coibentazione smontabile.
GARANZIA
- 5 anni - Vedi condizioni generali di vendita.
Per maggiori informazioni vedi Accessori.
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
Termoaccumulatore PUFFERMAS
®
2 CTS
®
con centralina
elettronica
Sonde di temperatura montate sul bollitore
Gruppo di circolazione PROFESSIONAL: completo di circolatore,
centralina elettronica professional, regolatore di flusso, valvola di
sicurezza, termometri, sonde di temperatura
Kit vaso di espansione
fino al mod. 600: 1x24 lt - da 800 a 1500: 1x50 lt
Fluido termovettore atossico
Kit di fissaggio e raccorderia
EN 15332 indicata dalla
direttiva ErP Ecodesign.
100
DI SERIE
Coibentazione
rigida
smontabile
PUFFERMAS
®
2 CTS
®
RISTRUTTURAZIONE
50%
65%
Classe
Energetica
C
C
B
C
C
Per maggiori informazioni e dati tecnici dei bollitori e
termoaccumulatori, consultare il catalogo BOLLITORI
Cordivari.
De
H
R2
Modello
500
750
1619
1785
600
750
1870
2015
800
940
1840 2067
1000
940
2130 2329
1500
1100
2250 2505
[mm]
65%
DETRAZIONI
Nell’illustrazione
sono
evidenziate le modalità
di stratificazione termica
dell’accumulo
(dall’alto
verso il basso), grazie alle
quali è possibile avere da
subito e rapidamente tutta
l’energia a disposizione
delle utenze.
R
2
H
