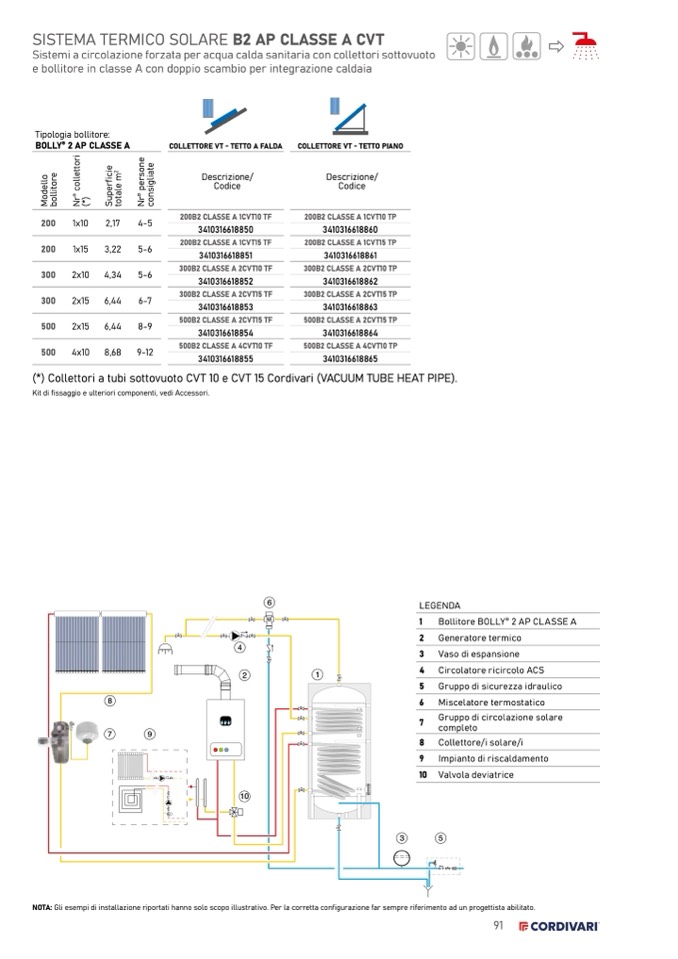

SISTEMA TERMICO SOLARE B2 AP CLASSE A CVT

Sistemi a circolazione forzata per acqua calda sanitaria con collettori sottovuoto

e bollitore in classe A con doppio scambio per integrazione caldaia

Tipologia bollitore:

BOLLY

®

2 AP CLASSE A

COLLETTORE VT - TETTO A FALDA

Descrizione/

Codice

200B2 CLASSE A 1CVT10 TF

3410316618850

200B2 CLASSE A 1CVT15 TF

3410316618851

300B2 CLASSE A 2CVT10 TF

3410316618852

300B2 CLASSE A 2CVT15 TF

3410316618853

500B2 CLASSE A 2CVT15 TF

3410316618854

500B2 CLASSE A 4CVT10 TF

3410316618855

COLLETTORE VT - TETTO PIANO

Descrizione/

Codice

200B2 CLASSE A 1CVT10 TP

3410316618860

200B2 CLASSE A 1CVT15 TP

3410316618861

300B2 CLASSE A 2CVT10 TP

3410316618862

300B2 CLASSE A 2CVT15 TP

3410316618863

500B2 CLASSE A 2CVT15 TP

3410316618864

500B2 CLASSE A 4CVT10 TP

3410316618865

i

r

o

t

e

i

e

n

o

e

t

o

l

e

r

e

l

c

i

f

2

m

s

r

e

a

i

l

g

e

d

o

t

i

l

o

c

°

r

e

p

e

l

a

p

°

i

s

n

o

M

o

b

r

N

)

*

(

u

S

t

o

t

r

N

o

c

200

1x10

200

1x15

300 2x10

300 2x15

500 2x15

500 4x10

2,17

3,22

4,34

6,44

6,44

8,68

4-5

5-6

5-6

6-7

8-9

9-12

(*) Collettori a tubi sottovuoto CVT 10 e CVT 15 Cordivari (VACUUM TUBE HEAT PIPE).

Kit di fissaggio e ulteriori componenti, vedi Accessori.

8

7

9

7

4

6

2

1

10

LEGENDA

1 Bollitore BOLLY

®

2 AP CLASSE A

2 Generatore termico

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

3

5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
