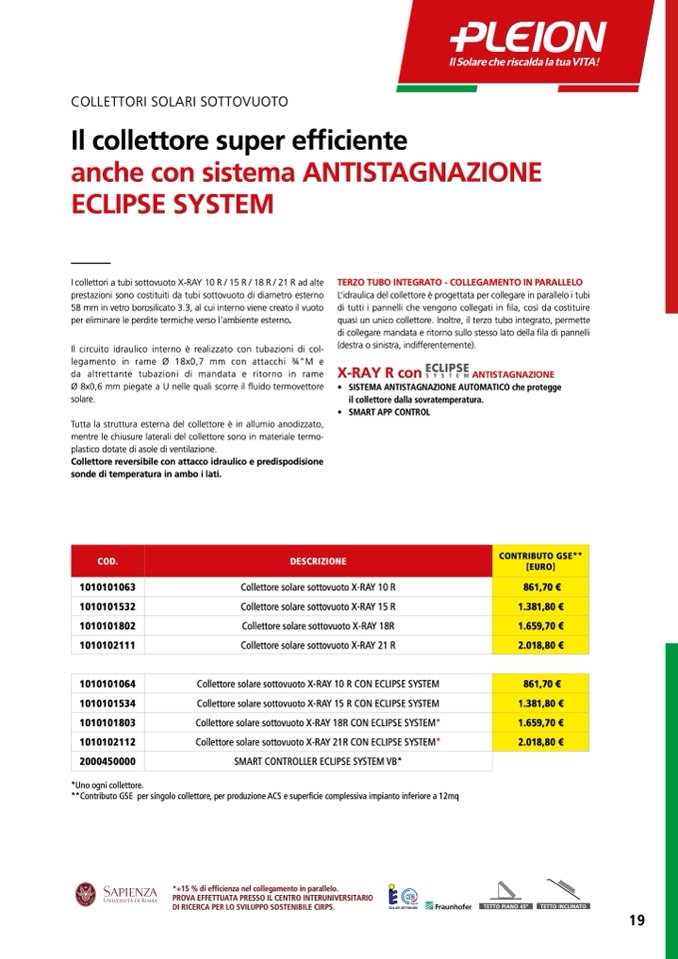

COLLETTORI SOLARI SOTTOVUOTO
Il collettore super ef
ficiente
anche con sistema ANTISTAGNAZIONE
ECLIPSE SYSTEM
IcollettoriatubisottovuotoX-RAY10R/15R/18R/21Radalte
prestazioni sono costituiti da tubi sottovuoto di diametro esterno
58 mm in vetro borosilicato 3.3, al cui interno viene creato il vuoto
per eliminare le perdite termiche verso l’ambiente esterno.
Il circuito idraulico interno è realizzato con tubazioni di col-
legamento in rame Ø 18x0,7 mm con attacchi
3⁄4”M e
da altrettante tubazioni di mandata e ritorno in rame
Ø 8x0,6 mm piegate a U nelle quali scorre il
fluido termovettore
solare.
Tutta la struttura esterna del collettore è in allumio anodizzato,
mentre le chiusure laterali del collettore sono in materiale termo-
plastico dotate di asole di ventilazione.
Collettore reversibile con attacco idraulico e predispodisione
sonde di temperatura in ambo i lati.
TERZO TUBO INTEGRATO - COLLEGAMENTO IN PARALLELO
L’idraulica del collettore
è progettata per collegare in parallelo i tubi
di tutti i pannelli che vengono collegati in
fila, cos
ì da costituire
quasi un unico collettore. Inoltre, il terzo tubo integrato, permette
di collegare mandata e ritorno sullo stesso lato della fila di pannelli
(destra o sinistra, indifferentemente).
X-RAY R con
ANTISTAGNAZIONE
• SISTEMA ANTISTAGNAZIONE AUTOMATICO che protegge
il collettore dalla sovratemperatura.
• SMART APP CONTROL
COD.
1010101063
1010101532
1010101802
1010102111
1010101064
1010101534
1010101803
1010102112
2000450000
Collettore solare sottovuoto X-RAY 10 R
Collettore solare sottovuoto X-RAY 15 R
Collettore solare sottovuoto X-RAY 18R
Collettore solare sottovuoto X-RAY 21 R
Collettore solare sottovuoto X-RAY 10 R CON ECLIPSE SYSTEM
Collettore solare sottovuoto X-RAY 15 R CON ECLIPSE SYSTEM
Collettore solare sottovuoto X-RAY 18R CON ECLIPSE SYSTEM*
Collettore solare sottovuoto X-RAY 21R CON ECLIPSE SYSTEM*
SMART CONTROLLER ECLIPSE SYSTEM VB*
DESCRIZIONE
CONTRIBUTO GSE**
[EURO]
861,70 €
1.381,80 €
1.659,70 €
2.018,80 €
861,70 €
1.381,80 €
1.659,70 €
2.018,80 €
*Uno ogni collettore.
**Contributo GSE per singolo collettore, per produzione ACS e super
ficie complessiva impianto inferiore a 12mq
*+15 % di ef
ficienza nel collegamento in parallelo.
PROVA EFFETTUATA PRESSO IL CENTRO INTERUNIVERSITARIO
DI RICERCA PER LO SVILUPPO SOSTENIBILE CIRPS.
TETTO PIANO 45°
TETTO INCLINATO
19
