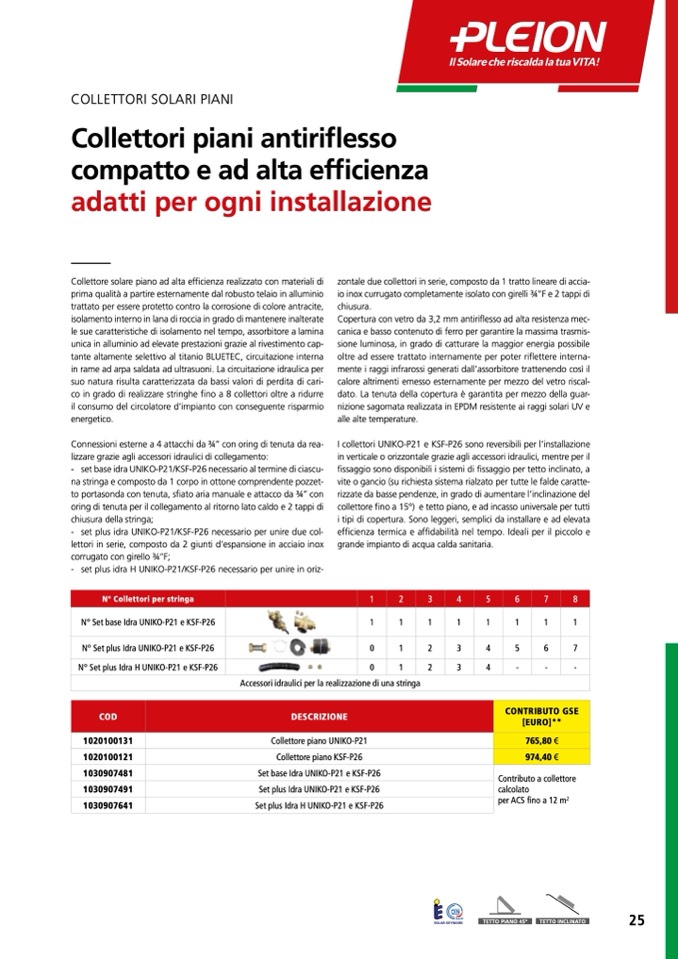

COLLETTORI SOLARI PIANI

Collettori piani antiri

flesso

compatto e ad alta efficienza

adatti per ogni installazione

Collettore solare piano ad alta ef

ficienza realizzato con materiali di

prima qualit

à a partire esternamente dal robusto telaio in alluminio

trattato per essere protetto contro la corrosione di colore antracite,

isolamento interno in lana di roccia in grado di mantenere inalterate

le sue caratteristiche di isolamento nel tempo, assorbitore a lamina

unica in alluminio ad elevate prestazioni grazie al rivestimento cap-

tante altamente selettivo al titanio BLUETEC, circuitazione interna

in rame ad arpa saldata ad ultrasuoni. La circuitazione idraulica per

suo natura risulta caratterizzata da bassi valori di perdita di cari-

co in grado di realizzare stringhe

fino a 8 collettori oltre a ridurre

il consumo del circolatore d’impianto con conseguente risparmio

energetico.

Connessioni esterne a 4 attacchi da

3⁄4’’ con oring di tenuta da rea-

lizzare grazie agli accessori idraulici di collegamento:

- set base idra UNIKO-P21/KSF-P26 necessario al termine di ciascu-

na stringa e composto da 1 corpo in ottone comprendente pozzet-

to portasonda con tenuta, sfiato aria manuale e attacco da

3⁄4’’ con

oring di tenuta per il collegamento al ritorno lato caldo e 2 tappi di

chiusura della stringa;

- set plus idra UNIKO-P21/KSF-P26 necessario per unire due col-

lettori in serie, composto da 2 giunti d’espansione in acciaio inox

corrugato con girello

3⁄4’’F;

zontale due collettori in serie, composto da 1 tratto lineare di accia-

io inox currugato completamente isolato con girelli 3⁄4’’F e 2 tappi di

chiusura.

Copertura con vetro da 3,2 mm antiri

flesso ad alta resistenza mec-

canica e basso contenuto di ferro per garantire la massima trasmis-

sione luminosa, in grado di catturare la maggior energia possibile

oltre ad essere trattato internamente per poter ri

flettere interna-

mente i raggi infrarossi generati dall’assorbitore trattenendo così il

calore altrimenti emesso esternamente per mezzo del vetro riscal-

dato. La tenuta della copertura è garantita per mezzo della guar-

nizione sagomata realizzata in EPDM resistente ai raggi solari UV e

alle alte temperature.

I collettori UNIKO-P21 e KSF-P26 sono reversibili per l’installazione

in verticale o orizzontale grazie agli accessori idraulici, mentre per il

fissaggio sono disponibili i sistemi di

fissaggio per tetto inclinato, a

vite o gancio (su richiesta sistema rialzato per tutte le falde caratte-

rizzate da basse pendenze, in grado di aumentare l’inclinazione del

collettore

fino a 15°) e tetto piano, e ad incasso universale per tutti

i tipi di copertura. Sono leggeri, semplici da installare e ad elevata

efficienza termica e af

fidabilità nel tempo. Ideali per il piccolo e

grande impianto di acqua calda sanitaria.

1

1

1

1

1

1

1

1

0

1

2

3

4

5

6

7

0

1

2

3

4

-

-

-

-

set plus idra H UNIKO-P21/KSF-P26 necessario per unire in oriz-

N° Collettori per stringa

1

2

3

4

5

6

7

8

N° Set base Idra UNIKO-P21 e KSF-P26

N° Set plus Idra UNIKO-P21 e KSF-P26

N° Set plus Idra H UNIKO-P21 e KSF-P26

1020100131

1020100121

1030907481

1030907491

1030907641

Accessori idraulici per la realizzazione di una stringa

Collettore piano UNIKO-P21

Collettore piano KSF-P26

Set base Idra UNIKO-P21 e KSF-P26

Set plus Idra UNIKO-P21 e KSF-P26

Set plus Idra H UNIKO-P21 e KSF-P26

Contributo a collettore

calcolato

per ACS fino a 12 m

2

COD

DESCRIZIONE

CONTRIBUTO GSE

[EURO]**

765,80 €

974,40 €

TETTO PIANO 45°

TETTO INCLINATO

25
