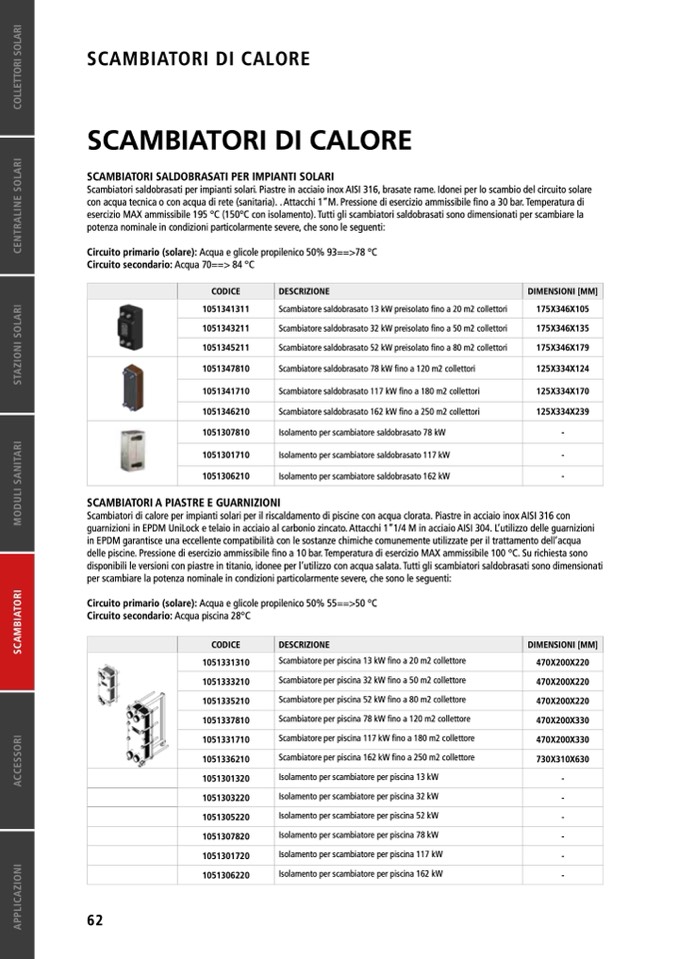

SCAMBIATORI DI CALORE

SCAMBIATORI DI CALORE

SCAMBIATORI SALDOBRASATI PER IMPIANTI SOLARI

Scambiatori saldobrasati per impianti solari. Piastre in acciaio inox AISI 316, brasate rame. Idonei per lo scambio del circuito solare

con acqua tecnica o con acqua di rete (sanitaria). . Attacchi 1”M. Pressione di esercizio ammissibile

fino a 30 bar. Temperatura di

esercizio MAX ammissibile 195 °C (150°C con isolamento). Tutti gli scambiatori saldobrasati sono dimensionati per scambiare la

potenza nominale in condizioni particolarmente severe, che sono le seguenti:

Circuito primario (solare): Acqua e glicole propilenico 50% 93==>78 °C

Circuito secondario: Acqua 70==> 84 °C

CODICE

DESCRIZIONE

DIMENSIONI [MM]

1051341311

1051343211

1051345211

1051347810

1051341710

1051346210

1051307810

1051301710

1051306210

Scambiatore saldobrasato 13 kW preisolato

fino a 20 m2 collettori

Scambiatore saldobrasato 32 kW preisolato

fino a 50 m2 collettori

Scambiatore saldobrasato 52 kW preisolato

fino a 80 m2 collettori

Scambiatore saldobrasato 78 kW fino a 120 m2 collettori

Scambiatore saldobrasato 117 kW fino a 180 m2 collettori

Scambiatore saldobrasato 162 kW fino a 250 m2 collettori

Isolamento per scambiatore saldobrasato 78 kW

Isolamento per scambiatore saldobrasato 117 kW

Isolamento per scambiatore saldobrasato 162 kW

175X346X105

175X346X135

175X346X179

125X334X124

125X334X170

125X334X239

-

-

-

SCAMBIATORI A PIASTRE E GUARNIZIONI

Scambiatori di calore per impianti solari per il riscaldamento di piscine con acqua clorata. Piastre in acciaio inox AISI 316 con

guarnizioni in EPDM UniLock e telaio in acciaio al carbonio zincato. Attacchi 1”1/4 M in acciaio AISI 304. L’utilizzo delle guarnizioni

in EPDM garantisce una eccellente compatibilità con le sostanze chimiche comunemente utilizzate per il trattamento dell’acqua

delle piscine. Pressione di esercizio ammissibile fino a 10 bar. Temperatura di esercizio MAX ammissibile 100 °C. Su richiesta sono

disponibili le versioni con piastre in titanio, idonee per l’utilizzo con acqua salata. Tutti gli scambiatori saldobrasati sono dimensionati

per scambiare la potenza nominale in condizioni particolarmente severe, che sono le seguenti:

Circuito primario (solare): Acqua e glicole propilenico 50% 55==>50 °C

Circuito secondario: Acqua piscina 28°C

CODICE

DESCRIZIONE

DIMENSIONI [MM]

1051331310

1051333210

1051335210

1051337810

1051331710

1051336210

1051301320

1051303220

1051305220

1051307820

1051301720

1051306220

Scambiatore per piscina 13 kW

fino a 20 m2 collettore

Scambiatore per piscina 32 kW

fino a 50 m2 collettore

Scambiatore per piscina 52 kW

fino a 80 m2 collettore

Scambiatore per piscina 78 kW

fino a 120 m2 collettore

Scambiatore per piscina 117 kW fino a 180 m2 collettore

Scambiatore per piscina 162 kW fino a 250 m2 collettore

470X200X220

470X200X220

470X200X220

470X200X330

470X200X330

730X310X630

Isolamento per scambiatore per piscina 13 kW

-

Isolamento per scambiatore per piscina 32 kW

-

Isolamento per scambiatore per piscina 52 kW

-

Isolamento per scambiatore per piscina 78 kW

-

Isolamento per scambiatore per piscina 117 kW

-

Isolamento per scambiatore per piscina 162 kW

-
