AC 1507

G 1/2

G 1/2

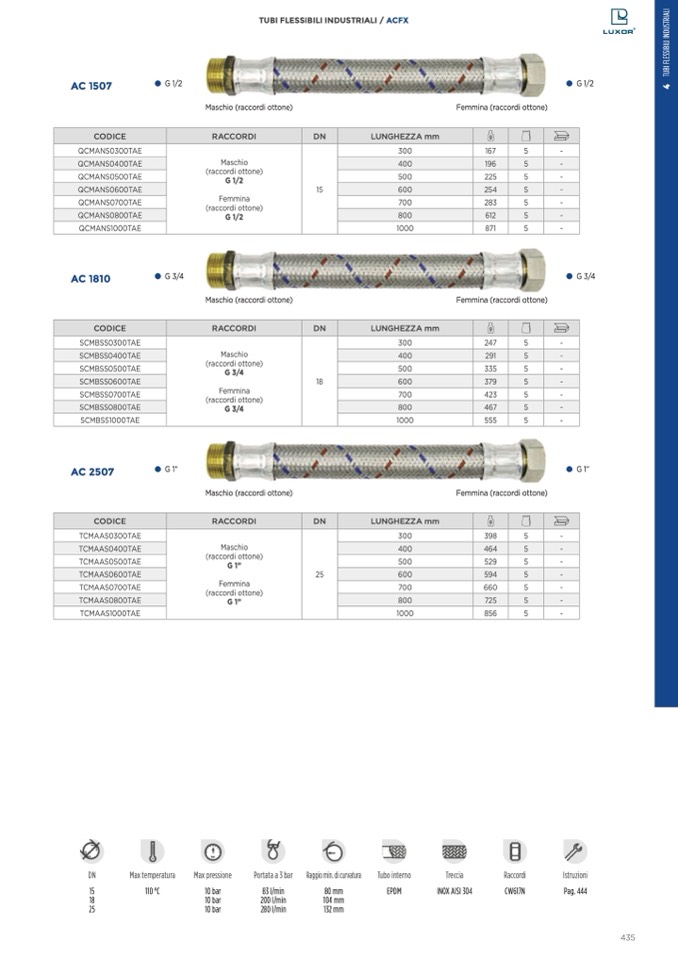

TUBI FLESSIBILI INDUSTRIALI / ACFX

CODICE

RACCORDI

DN

LUNGHEZZA mm

QCMANS0300TAE

AC 1810

SCMBSS0300TAE

AC 2507

TCMAAS0300TAE

Maschio (raccordi ottone)

Maschio

(raccordi ottone)

G 1/2

Femmina

(raccordi ottone)

G 1/2

Maschio (raccordi ottone)

Maschio

(raccordi ottone)

G3/4

Femmina

(raccordi ottone)

G3/4

300

Femmina (raccordi ottone)

167

5

-

QCMANS0400TAE

QCMANS0500TAE

400

500

196

225

5

-

5

-

QCMANS0600TAE

QCMANS0700TAE

600

254

5

-

700

283

5

-

QCMANS0800TAE

QCMANS1000TAE

800

612

5

-

1000

871

5

-

15

G 3/4

G 3/4

CODICE

RACCORDI

DN

LUNGHEZZA mm

300

Femmina (raccordi ottone)

247

5

-

SCMBSS0400TAE

SCMBSS0500TAE

400

500

291

335

5

-

5

-

SCMBSS0600TAE

SCMBSS0700TAE

600

379

5

-

700

423

5

-

SCMBSS0800TAE

800

467

5

-

SCMBSS1000TAE

1000

555

5

-

18

G1”

G1”

Maschio (raccordi ottone)

Maschio

(raccordi ottone)

G 1”

Femmina

(raccordi ottone)

G 1”

Femmina (raccordi ottone)

CODICE

RACCORDI

DN

LUNGHEZZA mm

300

398

5

-

TCMAAS0400TAE

TCMAAS0500TAE

400

500

464

529

5

-

5

-

TCMAAS0600TAE

TCMAAS0700TAE

600

594

5

-

700

660

5

-

TCMAAS0800TAE

800

725

5

-

TCMAAS1000TAE

1000

856

5

-

25

DN

Max temperatura

15

110 °C

18

25

Max pressione

10 bar

10 bar

10 bar

Portata a 3 bar

83 l/min

200 l/min

280 l/min

Raggio min. di curvatura

Tubo interno

80 mm

EPDM

104 mm

132 mm

Treccia

INOX AISI 304

Raccordi

CW617N
