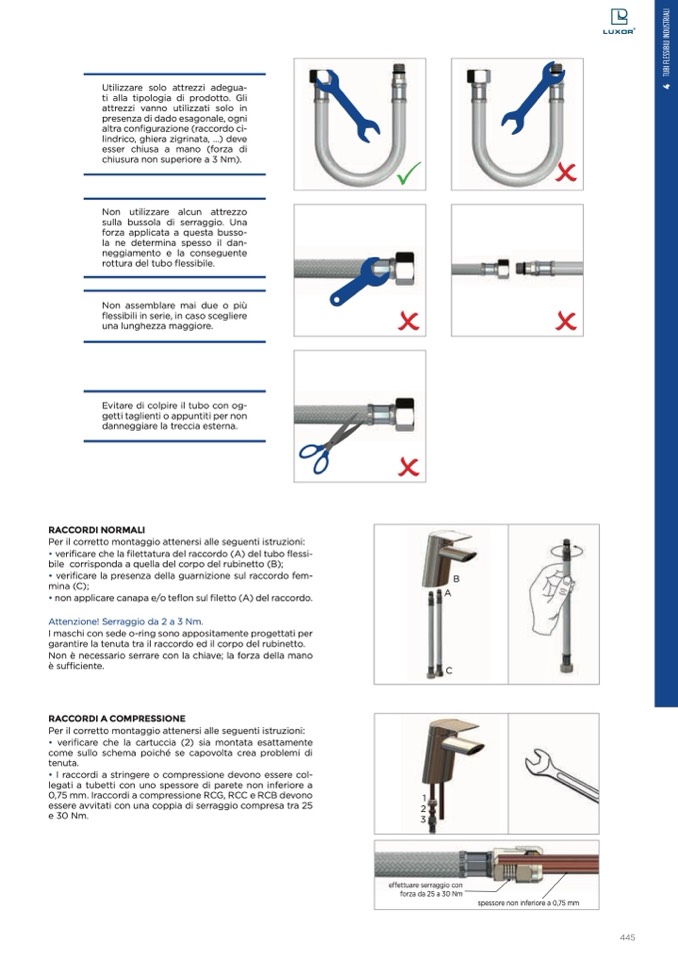

Utilizzare solo attrezzi adegua-

ti alla tipologia di prodotto. Gli

attrezzi vanno utilizzati solo in

presenza di dado esagonale, ogni

altra con

figurazione (raccordo ci-

lindrico, ghiera zigrinata,

...) deve

esser chiusa a mano (forza di

chiusura non superiore a 3 Nm).

Non utilizzare alcun attrezzo

sulla bussola di serraggio. Una

forza applicata a questa busso-

la ne determina spesso il dan-

neggiamento e la conseguente

rottura del tubo flessibile.

Non assemblare mai due o più

flessibili in serie, in caso scegliere

una lunghezza maggiore.

Evitare di colpire il tubo con og-

getti taglienti o appuntiti per non

danneggiare la treccia esterna.

RACCORDI NORMALI

Per il corretto montaggio attenersi alle seguenti istruzioni:

• verificare che la

filettatura del raccordo (A) del tubo

flessi-

bile corrisponda a quella del corpo del rubinetto (B);

• verificare la presenza della guarnizione sul raccordo fem-

mina (C);

• non applicare canapa e/o te

flon sul filetto (A) del raccordo.

Attenzione! Serraggio da 2 a 3 Nm.

I maschi con sede o-ring sono appositamente progettati per

garantire la tenuta tra il raccordo ed il corpo del rubinetto.

Non è necessario serrare con la chiave; la forza della mano

è sufficiente.

RACCORDI A COMPRESSIONE

Per il corretto montaggio attenersi alle seguenti istruzioni:

• veri

ficare che la cartuccia (2) sia montata esattamente

come sullo schema poiché se capovolta crea problemi di

tenuta.

• I raccordi a stringere o compressione devono essere col-

legati a tubetti con uno spessore di parete non inferiore a

0,75 mm. Iraccordi a compressione RCG, RCC e RCB devono

essere avvitati con una coppia di serraggio compresa tra 25

e 30 Nm.

B

A

C

1

2

3

e

ffettuare serraggio con

forzada25a30Nm

spessore non inferiore a 0,75 mm
