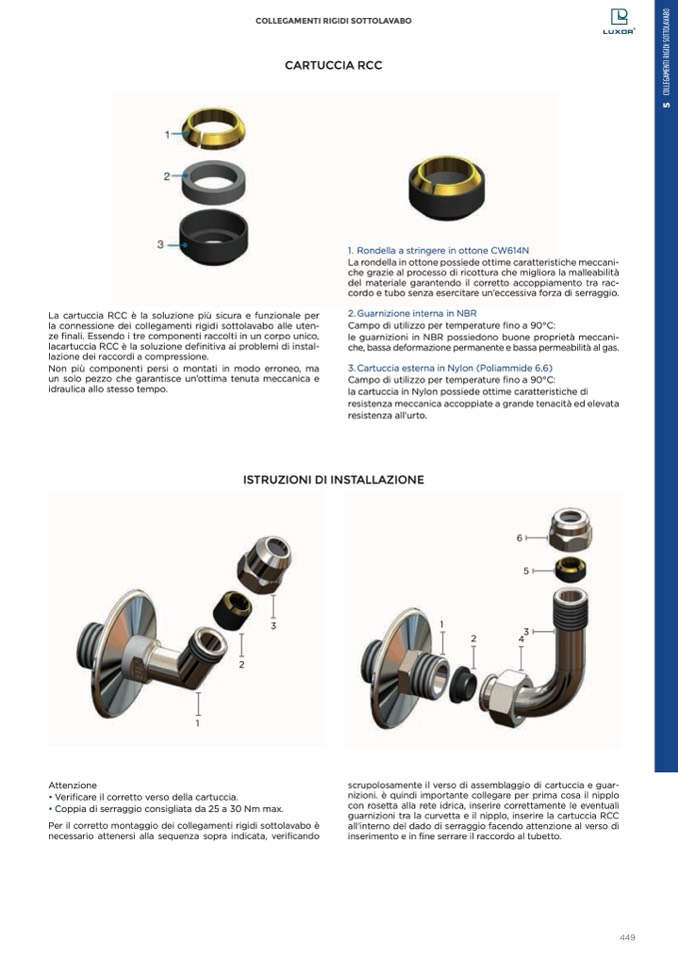

La cartuccia RCC
è la soluzione pi
ù sicura e funzionale per
la connessione dei collegamenti rigidi sottolavabo alle uten-
ze finali. Essendo i tre componenti raccolti in un corpo unico,
lacartuccia RCC è la soluzione definitiva ai problemi di instal-
lazione dei raccordi a compressione.
Non più componenti persi o montati in modo erroneo, ma
un solo pezzo che garantisce un’ottima tenuta meccanica e
idraulica allo stesso tempo.
1. Rondella a stringere in ottone CW614N
La rondella in ottone possiede ottime caratteristiche meccani-
che grazie al processo di ricottura che migliora la malleabilità
del materiale garantendo il corretto accoppiamento tra rac-
cordo e tubo senza esercitare un’eccessiva forza di serraggio.
2. Guarnizione interna in NBR
Campo di utilizzo per temperature fino a 90°C:
le guarnizioni in NBR possiedono buone proprietà meccani-
che, bassa deformazione permanente e bassa permeabilità al gas.
3. Cartuccia esterna in Nylon (Poliammide 6.6)
Campo di utilizzo per temperature fino a 90°C:
la cartuccia in Nylon possiede ottime caratteristiche di
resistenza meccanica accoppiate a grande tenacit
à ed elevata
resistenza all'urto.
COLLEGAMENTI RIGIDI SOTTOLAVABO
CARTUCCIA RCC
ISTRUZIONI DI INSTALLAZIONE
3
2
6
5
1
2
4
scrupolosamente il verso di assemblaggio di cartuccia e guar-
nizioni. è quindi importante collegare per prima cosa il nipplo
con rosetta alla rete idrica, inserire correttamente le eventuali
guarnizioni tra la curvetta e il nipplo, inserire la cartuccia RCC
all’interno del dado di serraggio facendo attenzione al verso di
inserimento e in fine serrare il raccordo al tubetto.
3
Attenzione
• Verificare il corretto verso della cartuccia.
• Coppia di serraggio consigliata da 25 a 30 Nm max.
Per il corretto montaggio dei collegamenti rigidi sottolavabo è
necessario attenersi alla sequenza sopra indicata, verificando
1
