CARATTERISTICHE TECNICHE

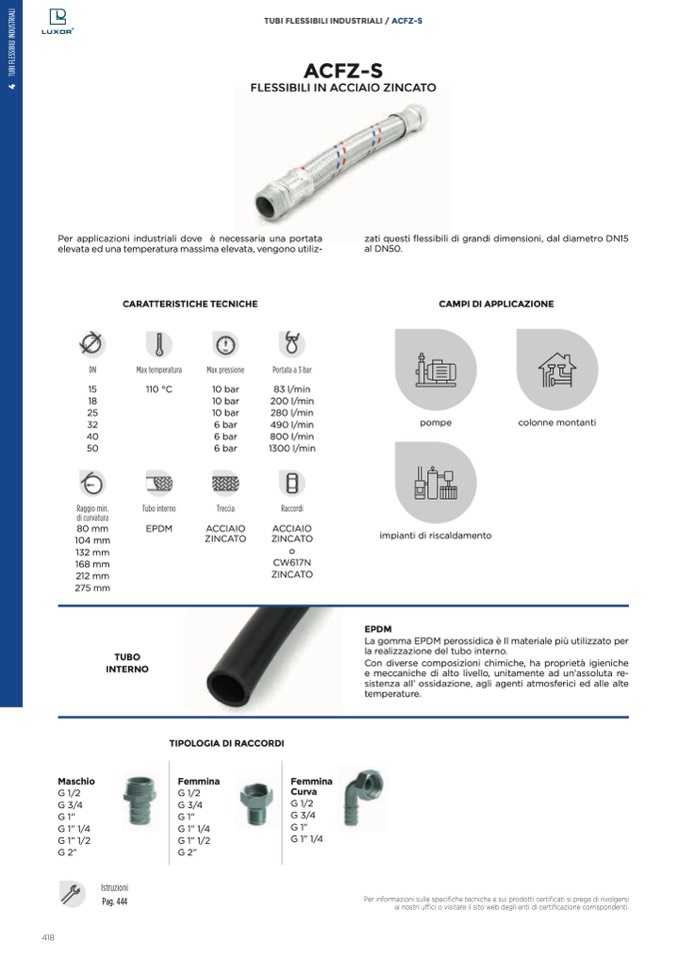

TUBI FLESSIBILI INDUSTRIALI / ACFZ-S

ACFZ-S

FLESSIBILI IN ACCIAIO ZINCATO

Per applicazioni industriali dove

è necessaria una portata

elevata ed una temperatura massima elevata, vengono utiliz-

zati questi

flessibili di grandi dimensioni, dal diametro DN15

al DN50.

CAMPI DI APPLICAZIONE

DN

15

18

25

32

40

50

Raggio min.

di curvatura

80 mm

104 mm

132 mm

168 mm

212 mm

275 mm

Max temperatura

110 °C

Tubo interno

EPDM

Max pressione

10 bar

10 bar

10 bar

6 bar

6 bar

6 bar

Treccia

ACCIAIO

ZINCATO

ZINCATO

o

CW617N

ZINCATO

Portata a 3 bar

83 l/min

200 l/min

280 l/min

490 l/min

800 l/min

1300 l/min

Raccordi

pompe

impianti di riscaldamento

EPDM

colonne montanti

ACCIAIO

TUBO

INTERNO

La gomma EPDM perossidica è Il materiale pi

ù utilizzato per

la realizzazione del tubo interno.

Con diverse composizioni chimiche, ha propriet

à igieniche

e meccaniche di alto livello, unitamente ad un’assoluta re-

sistenza all’ ossidazione, agli agenti atmosferici ed alle alte

temperature.

TIPOLOGIA DI RACCORDI

Maschio

G 1/2

G 3/4

G 1”

G 1” 1/4

G 1” 1/2

G 2”

Femmina

G 1/2

G3/4

G1”

G1”1/4

G1”1/2

G2”

Femmina

Curva

G 1/2

G 3/4

G 1”

G 1” 1/4

418

Istruzioni

Pag. 444

Per informazioni sulle speci

fiche tecniche e sui prodotti certificati si prega di rivolgersi

ai nostri u

ffici o visitare il sito web degli enti di certificazione corrispondenti.
