AC 3202

G1”1/4

G1”1/4

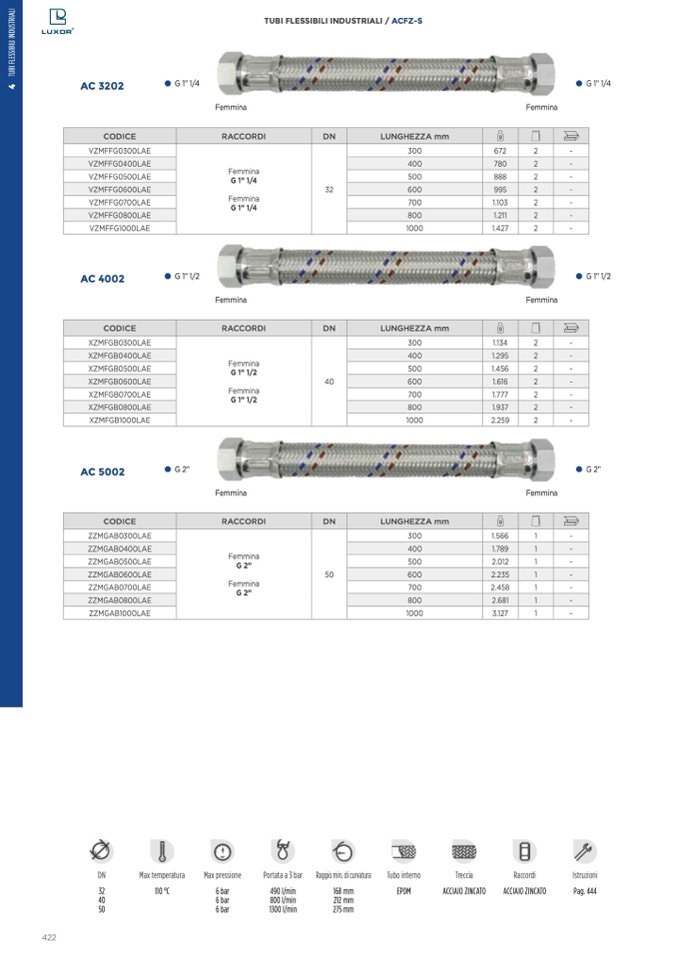

TUBI FLESSIBILI INDUSTRIALI / ACFZ-S

CODICE

RACCORDI

DN

LUNGHEZZA mm

VZMFFG0300LAE

AC 4002

XZMFGB0300LAE

AC 5002

ZZMGAB0300LAE

Femmina

Femmina

G 1” 1/4

Femmina

G 1” 1/4

300

672

Femmina

2

-

VZMFFG0400LAE

VZMFFG0500LAE

400

500

780

888

2

2

-

-

VZMFFG0600LAE

VZMFFG0700LAE

600

995

2

-

700

1.103

2

-

VZMFFG0800LAE

VZMFFG1000LAE

800

1.211

2

-

1000

1.427

2

-

32

G1”1/2

G1”1/2

Femmina

Femmina

G 1” 1/2

Femmina

G 1” 1/2

300

1.134

Femmina

2

-

CODICE

RACCORDI

DN

LUNGHEZZA mm

XZMFGB0400LAE

XZMFGB0500LAE

400

500

1.295

1.456

2

2

-

-

XZMFGB0600LAE

XZMFGB0700LAE

600

1.616

2

-

700

1.777

2

-

XZMFGB0800LAE

800

1.937

2

-

XZMFGB1000LAE

1000

2.259

2

-

40

G2”

G2”

Femmina

Femmina

G 2”

Femmina

G 2”

300

1.566

Femmina

1

-

CODICE

RACCORDI

DN

LUNGHEZZA mm

ZZMGAB0400LAE

400

1.789

1

-

ZZMGAB0500LAE

500

2.012

1

-

ZZMGAB0600LAE

600

2.235

1

-

ZZMGAB0700LAE

700

2.458

1

-

ZZMGAB0800LAE

ZZMGAB1000LAE

800

2.681

1

-

1000

3.127

1

-

50

422

DN

32

40

50

Max temperatura

110 °C

Max pressione

6 bar

6 bar

6 bar

Portata a 3 bar

490 l/min

800 l/min

1300 l/min

Raggio min. di curvatura

Tubo interno

168 mm

EPDM

212 mm

275 mm

Treccia

ACCIAIO ZINCATO

Raccordi

Istruzioni

Pag. 444

ACCIAIO ZINCATO
