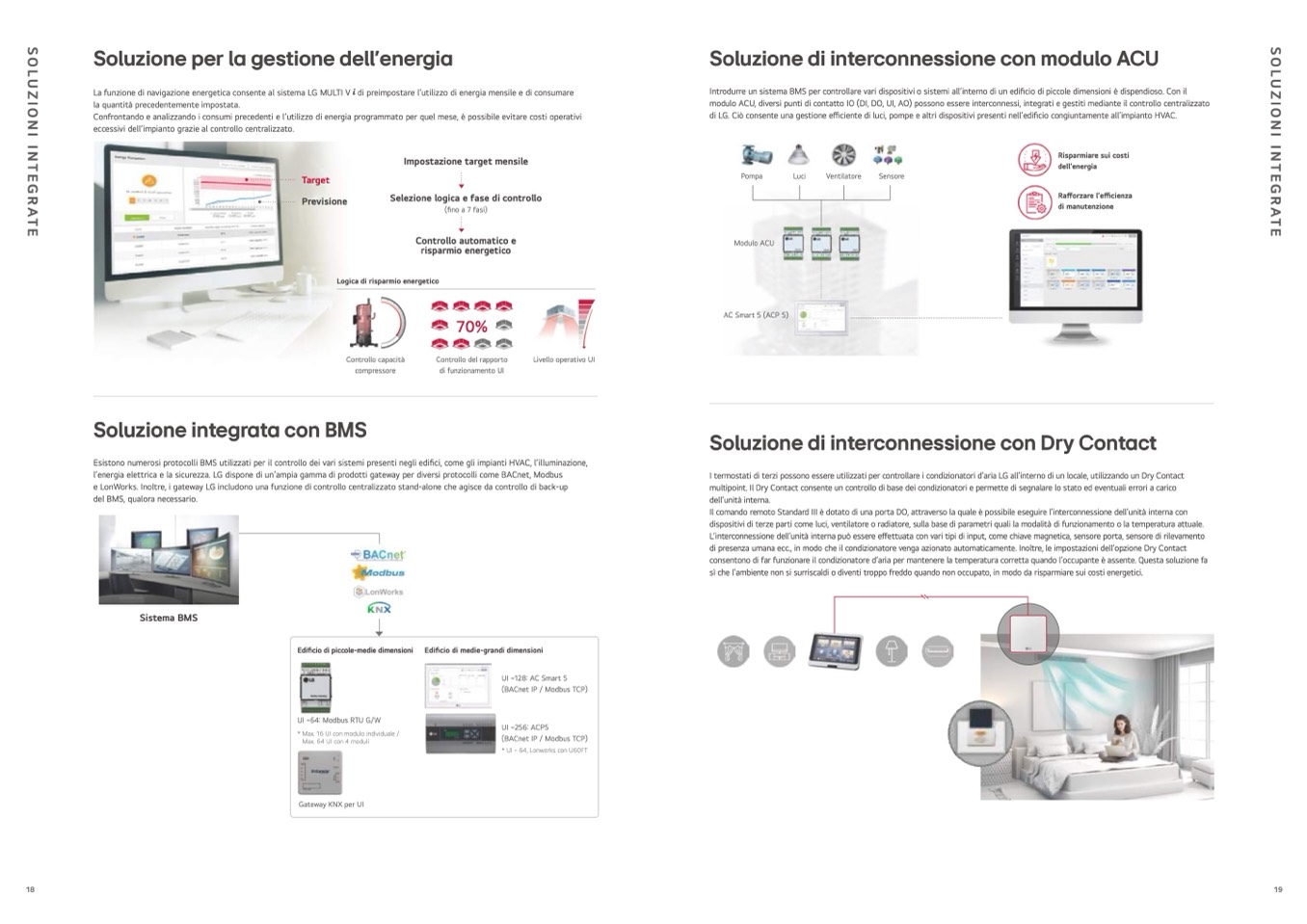

Soluzione per la gestione dell’energia

La funzione di navigazione energetica consente al sistema LG MULTI V i di preimpostare l’utilizzo di energia mensile e di consumare

la quantit

à precedentemente impostata.

Confrontando e analizzando i consumi precedenti e l’utilizzo di energia programmato per quel mese,

è possibile evitare costi operativi

eccessivi dell’impianto grazie al controllo centralizzato.

Soluzione di interconnessione con modulo ACU

Introdurre un sistema BMS per controllare vari dispositivi o sistemi all’interno di un edi

ficio di piccole dimensioni

è dispendioso. Con il

modulo ACU, diversi punti di contatto IO (DI, DO, UI, AO) possono essere interconnessi, integrati e gestiti mediante il controllo centralizzato

di LG. Ciò consente una gestione efficiente di luci, pompe e altri dispositivi presenti nell’edificio congiuntamente all’impianto HVAC.

Controllo capacità

compressore

Soluzione integrata con BMS

70%

Controllo del rapporto

di funzionamento UI

Livello operativo UI

Target

Previsione

Impostazione target mensile

Selezione logica e fase di controllo

Pompa

Luci

Modulo ACU

AC Smart 5 (ACP 5)

Ventilatore

Sensore

Risparmiare sui costi

dell’energia

Ra

fforzare l’efficienza

di manutenzione

Logica di risparmio energetico

Esistono numerosi protocolli BMS utilizzati per il controllo dei vari sistemi presenti negli edifici, come gli impianti HVAC, l’illuminazione,

l’energia elettrica e la sicurezza. LG dispone di un’ampia gamma di prodotti gateway per diversi protocolli come BACnet, Modbus

e LonWorks. Inoltre, i gateway LG includono una funzione di controllo centralizzato stand-alone che agisce da controllo di back-up

del BMS, qualora necessario.

Soluzione di interconnessione con Dry Contact

I termostati di terzi possono essere utilizzati per controllare i condizionatori d’aria LG all’interno di un locale, utilizzando un Dry Contact

multipoint. Il Dry Contact consente un controllo di base dei condizionatori e permette di segnalare lo stato ed eventuali errori a carico

dell’unit

à interna.

Il comando remoto Standard III

è dotato di una porta DO, attraverso la quale è possibile eseguire l’interconnessione dell’unit

à interna con

dispositivi di terze parti come luci, ventilatore o radiatore, sulla base di parametri quali la modalit

à di funzionamento o la temperatura attuale.

L’interconnessione dell’unit

à interna pu

ò essere effettuata con vari tipi di input, come chiave magnetica, sensore porta, sensore di rilevamento

di presenza umana ecc., in modo che il condizionatore venga azionato automaticamente. Inoltre, le impostazioni dell’opzione Dry Contact

consentono di far funzionare il condizionatore d’aria per mantenere la temperatura corretta quando l’occupante

è assente. Questa soluzione fa

s

ì che l’ambiente non si surriscaldi o diventi troppo freddo quando non occupato, in modo da risparmiare sui costi energetici.

Sistema BMS

Edificio di piccole-medie dimensioni

UI ~64: Modbus RTU G/W

* Max. 16 UI con modulo individuale /

Max. 64 UI con 4 moduli

Gateway KNX per UI

Edi

ficio di medie-grandi dimensioni

UI ~128: AC Smart 5

(BACnet IP / Modbus TCP)

UI ~256: ACP5

(BACnet IP / Modbus TCP)

* UI ~ 64, Lonworks con U60FT

(

fino a 7 fasi)

Controllo automatico e

risparmio energetico
