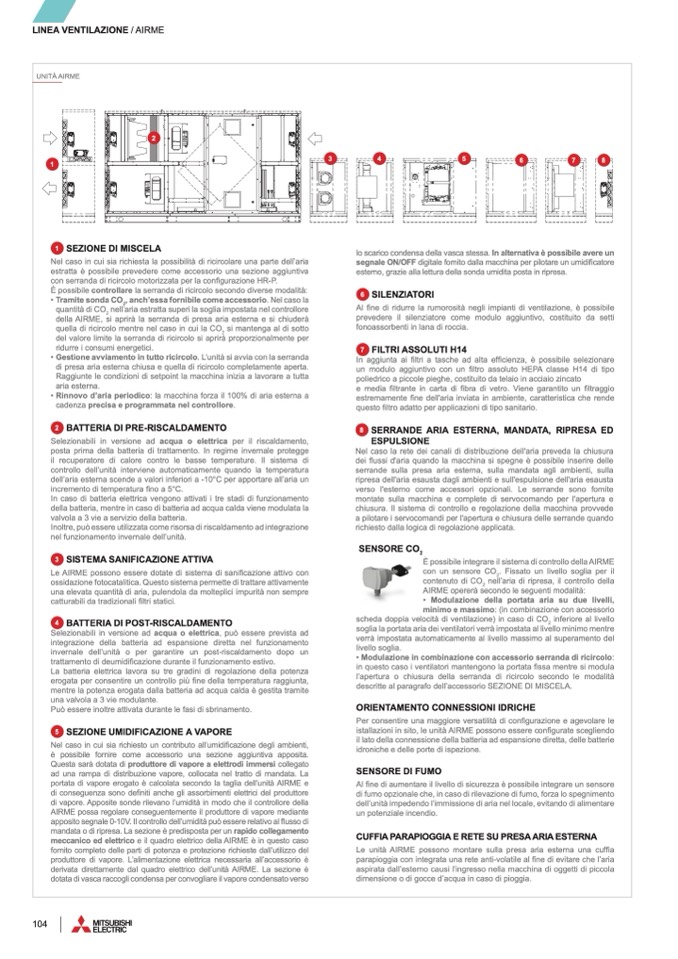

LINEA VENTILAZIONE
/ AIRME
UNITÀ AIRM
E
2
1
1 SEZIONE DI MISCEL
A
Nel caso in cui sia richiesta la possibilità di ricircolare una parte dell’aria
estratta è possibile prevedere come accessorio una sezione aggiuntiv
a
con serranda di ricircolo motorizzata per la configurazione HR-P.
È possibile controllare la serranda di ricircolo secondo diverse modalità:
•
Tram
ite sonda CO2, anch’essa fornibile come accessorio. Nel caso l
a
quantità di CO2 nell’aria estratta superi la soglia impostata nel controllor
e
della AIRME, si aprirà la serranda di presa aria esterna e si chiuder
à
quella di ricircolo mentre nel caso in cui la CO2 si mantenga al di sotto
del valore limite la serranda di ricircolo si aprirà proporzionalmente per
ridurre i consumi energetici.
•
Gest
ione avviamento in tutto ricircolo. L’unità si avvia con la serrand
a
di presa aria esterna chiusa e quella di ricircolo completamente aperta
.
Raggiunte le condizioni di setpoint la macchina inizia a lavorare a tutta
aria esterna
.
•
Rinnovo d
’aria periodico: la macchina forza il 100% di aria esterna a
cadenza precisa e programmata nel controllore
.
2 BATTERIA DI PRE-RISCALDAMENTO
Selezionabili in versione ad acqua o elettrica per il riscaldamento
,
posta prima della batteria di trattamento. In regime invernale protegge
il recuperatore di calore contro le basse temperature. Il sistema di
controllo dell’unità interviene automaticamente quando la temperatura
dell’aria esterna scende a valori inferiori a -10°C per apportare all’aria un
incremento di temperatura
fino a 5°C.
In caso di batteria elettrica vengono attivati i tre stadi di funzionament
o
della batteria, mentre in caso di batteria ad acqua calda viene modulata la
valvola a 3 vie a servizio della batteria
.
Inoltre, può essere utilizzata come risorsa di riscaldamento ad integrazione
nel funzionamento invernale dell’unità.
3 SISTEMA SANIFICAZIONE ATTIV
A
Le AIRME possono essere dotate di sistema di sanificazione attivo co
n
ossidazione fotocatalitica. Questo sistema permette di trattare attivament
e
una elevata quantità di aria, pulendola da molteplici impurità non sempre
catturabili da tradizionali filtri statici
.
4 BATTERIA DI POST-RISCALDAMENTO
Selezionabili in versione ad acqua o elettrica, può essere prevista a
d
integrazione della batteria ad espansione diretta nel funzionament
o
invernale dell’unità o per garantire un post-riscaldamento dopo un
trattamento di deumidificazione durante il funzionamento estivo
.
La batteria elettrica lavora su tre gradini di regolazione della potenza
erogata per consentire un controllo più
fine della temperatura raggiunta
,
mentre la potenza erogata dalla batteria ad acqua calda è gestita tramit
e
una valvola a 3 vie modulante.
Può essere inoltre attivata durante le fasi di sbrinamento.
5 SEZIONE UMIDIFICAZIONE A VAPOR
E
Nel caso in cui sia richiesto un contributo all’umidificazione degli ambienti,
è possibile fornire come accessorio una sezione aggiuntiva apposita
.
Questa sarà dotata di produttore di vapore a elettrodi immersi collegato
ad una rampa di distribuzione vapore, collocata nel tratto di mandata. L
a
portata di vapore erogato è calcolata secondo la taglia dell’unità AIRME e
di conseguenza sono de
finiti anche gli assorbimenti elettrici del produttore
di vapore. Apposite sonde rilevano l’umidità in modo che il controllore dell
a
AIRME possa regolare conseguentemente il produttore di vapore mediant
e
apposito segnale 0-10V. Il controllo dell’umidità può essere relativo al flusso di
mandata o di ripresa. La sezione è predisposta per un rapido collegamento
meccanico ed elettrico e il quadro elettrico della AIRME è in questo caso
fornito completo delle parti di potenza e protezione richieste dall’utilizzo del
produttore di vapore. L’alimentazione elettrica necessaria all’accessorio è
derivata direttamente dal quadro elettrico dell’unità AIRME. La sezione
è
dotata di vasca raccogli condensa per convogliare il vapore condensato vers
o
104
4
5
6
3
7
8
lo scarico condensa della vasca stessa. In alternativa è possibile avere u
n
segnale ON/OFF digitale fornito dalla macchina per pilotare un umidi
ficatore
esterno, grazie alla lettura della sonda umidita posta in ripresa
.
6 SILENZIATORI
Al fine di ridurre la rumorosità negli impianti di ventilazione, è possibile
prevedere il silenziatore come modulo aggiuntivo, costituito da setti
fonoassorbenti in lana di roccia.
7 FILTRI ASSOLUTI H14
In aggiunta ai filtri a tasche ad alta ef
ficienza, è possibile selezionar
e
un modulo aggiuntivo con un filtro assoluto HEPA classe H14 di tipo
poliedrico a piccole pieghe, costituito da telaio in acciaio zincat
o
e media
filtrante in carta di fibra di vetro. Viene garantito un
filtraggio
estremamente
fine dell'aria inviata in ambiente, caratteristica che rende
questo
filtro adatto per applicazioni di tipo sanitario.
8
SERRANDE AR
IA ESTERNA, MANDATA, RIPRESA ED
ESPULSION
E
Nel caso la rete dei canali di distribuzione dell'aria preveda la chiusur
a
dei
flussi d'aria quando la macchina si spegne è possibile inserire delle
serrande sulla presa aria esterna, sulla mandata agli ambienti, sull
a
ripresa dell'aria esausta dagli ambienti e sull'espulsione dell'aria esaust
a
verso l'esterno come accessori opzionali. Le serrande sono fornit
e
montate sulla macchina e complete di servocomando per l'apertura e
chiusura. Il sistema di controllo e regolazione della macchina provved
e
a pilotare i servocomandi per l'apertura e chiusura delle serrande quand
o
richiesto dalla logica di regolazione applicata
.
SENSORE CO2
È possibile integrare il sistema di controllo della AIRME
con un sensore CO2. Fissato un livello soglia per il
contenuto di CO2 nell’aria di ripresa, il controllo della
AIRME opererà secondo le seguenti modalità
:
• Modulazione della portata aria su due livelli
,
minimo e massimo: (in combinazione con accessori
o
scheda doppia velocità di ventilazione) in caso di CO2 inferiore al livell
o
soglia la portata aria dei ventilatori verrà impostata al livello minimo mentre
verrà impostata automaticamente al livello massimo al superamento del
livello soglia.
• Modulazione in combinazione con accessorio serranda di ricircolo:
in questo caso i ventilatori mantengono la portata fissa mentre si modula
l’apertura o chiusura della serranda di ricircolo secondo le modalità
descritte al paragrafo dell’accessorio SEZIONE DI MISCELA.
ORIENTAMENTO CONNESSIONI IDRICH
E
Per consentire una maggiore versatilità di configurazione e agevolare le
istallazioni in sito, le unità AIRME possono essere con
figurate scegliend
o
il lato della connessione della batteria ad espansione diretta, delle batteri
e
idroniche e delle porte di ispezione.
SENSORE DI FUM
O
Al
fine di aumentare il livello di sicurezza è possibile integrare un sensore
di fumo opzionale che, in caso di rilevazione di fumo, forza lo spegnimento
dell’unità impedendo l’immissione di aria nel locale, evitando di alimentar
e
un potenziale incendio
.
CUFFIA PARAPIOGGIA E RETE SU PRESA ARIA ESTERNA
Le unità AIRME possono montare sulla presa aria esterna una cuf
fia
parapioggia con integrata una rete anti-volatile al
fine di evitare che l’ari
a
aspirata dall’esterno causi l’ingresso nella macchina di oggetti di piccol
a
dimensione o di gocce d’acqua in caso di pioggia.
