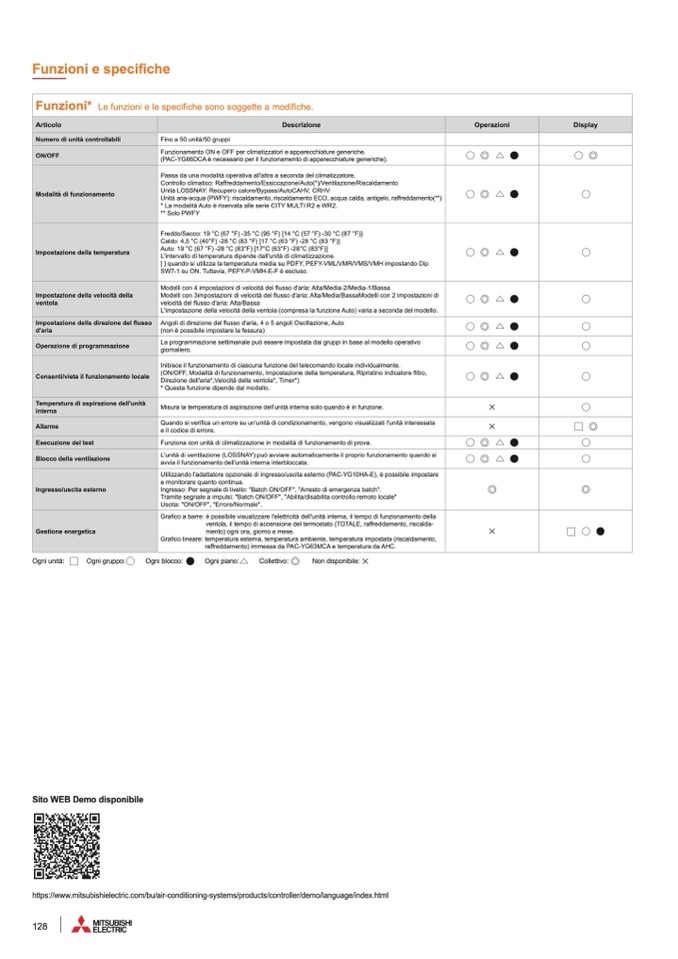

Funzioni e speci

fich

e

Funzioni*

Le funzioni e le specifiche sono soggette a modifiche.

Articolo

Descrizione

Operazioni

Displa

y

Numero di unità controllabili

Fino a 50 unità/50 grupp

i

ON/OFF

Funzionamento ON e OFF per climatizzatori e apparecchiature generiche

.

(PAC-YG66DCA è necessario per il funzionamento di apparecchiature generiche).

Modalità di funzionament

o

Passa da una modalità operativa all'altra a seconda del climatizzatore.

Controllo climatico: Raffreddamento/Essiccazione/Auto(*)/Ventilazione/Riscaldament

o

Unità LOSSNAY: Recupero calore/Bypass/AutoCAHV, CRH

V

Unità aria-acqua (PWFY): riscaldamento, riscaldamento ECO, acqua calda, antigelo, raffreddamento(**

)

* La modalità Auto è riservata alle serie CITY MULTI R2 e WR2.

** Solo PWFY

Impostazione della temperatura

Freddo/Secco: 19 °C (67 °F) -35 °C (95 °F) [14 °C (57 °F) -30 °C (87 °F)]

Caldo: 4,5 °C (40°F) -28 °C (83 °F) [17 °C (63 °F) -28 °C (83 °F)

]

Auto: 19 °C (67 °F) -28 °C (83°F) [17°C (63°F) -28°C (83°F)]

L'intervallo di temperatura dipende dall'unità di climatizzazione

.

[ ] quando si utilizza la temperatura media su PDFY, PEFY-VML/VMR/VMS/VMH impostando Dip

SW7-1 su ON. Tuttavia, PEFY-P-VMH-E-F è escluso

.

Impostazione della velocità dell

a

ventol

a

Modelli con 4 impostazioni di velocità del

flusso d'aria: Alta/Media-2/Media-1/Bassa

Modelli con 3impostazioni di velocità del flusso d'aria: Alta/Media/BassaModelli con 2 impostazioni di

velocità del flusso d'aria: Alta/Bassa

L'impostazione della velocità della ventola (compresa la funzione Auto) varia a seconda del modello

.

Impostazione della direzione del

fluss

o

d'ari

a

Angoli di direzione del flusso d'aria, 4 o 5 angoli Oscillazione, Auto

(non è possibile impostare la fessura

)

Operazione di programmazione

La programmazione settimanale può essere impostata dai gruppi in base al modello operativ

o

giornaliero

.

Consenti/vieta il funzionamento local

e

Inibisce il funzionamento di ciascuna funzione del telecomando locale individualmente

.

(ON/OFF, Modalità di funzionamento, Impostazione della temperatura, Ripristino indicatore

filtro

,

Direzione dell'aria*,Velocità della ventola*, Timer*)

* Questa funzione dipende dal modello.

Temperatura di aspirazione dell'unità

interna

Misura la temperatura di aspirazione dell'unità interna solo quando è in funzione

.

Allarme

Quando si veri

fica un errore su un'unità di condizionamento, vengono visualizzati l'unità interessat

a

e il codice di errore

.

Esecuzione del test

Funziona con unità di climatizzazione in modalità di funzionamento di prova.

Blocco della ventilazione

L'unità di ventilazione (LOSSNAY) può avviare automaticamente il proprio funzionamento quando s

i

avvia il funzionamento dell'unità interna interbloccata

.

Ingresso/uscita estern

o

Utilizzando l'adattatore opzionale di ingresso/uscita esterno (PAC-YG10HA-E), è possibile impostare

e monitorare quanto continua

.

Ingresso: Per segnale di livello: "Batch ON/OFF", "Arresto di emergenza batch"

.

Tramite segnale a impulsi: "Batch ON/OFF", "Abilita/disabilita controllo remoto locale

"

Uscita: "ON/OFF", "Errore/Normale"

.

Gestione energetic

a

Grafico a barre:



è poss

ibile visualizzare l'elettricità dell'unità interna, il tempo di funzionamento dell

a

ventola, il tempo di accensione del termostato (TOTALE, raffreddamento, riscalda

-

mento) ogni ora, giorno e mese

.

Grafico lineare:

temperatura esterna, temperatura ambiente, temperatura impostata (riscaldamento

,

raffreddamento) immessa da PAC-YG63MCA e temperatura da AHC.

Ogni unità:

Ogni gruppo:

Ogni blocco:

Ogni piano:

Collettivo:

Non disponibile:

Sito WEB Demo disponibile

https://www.mitsubishielectric.com/bu/air-conditioning-systems/products/controller/demo/language/index.htm

l

128
