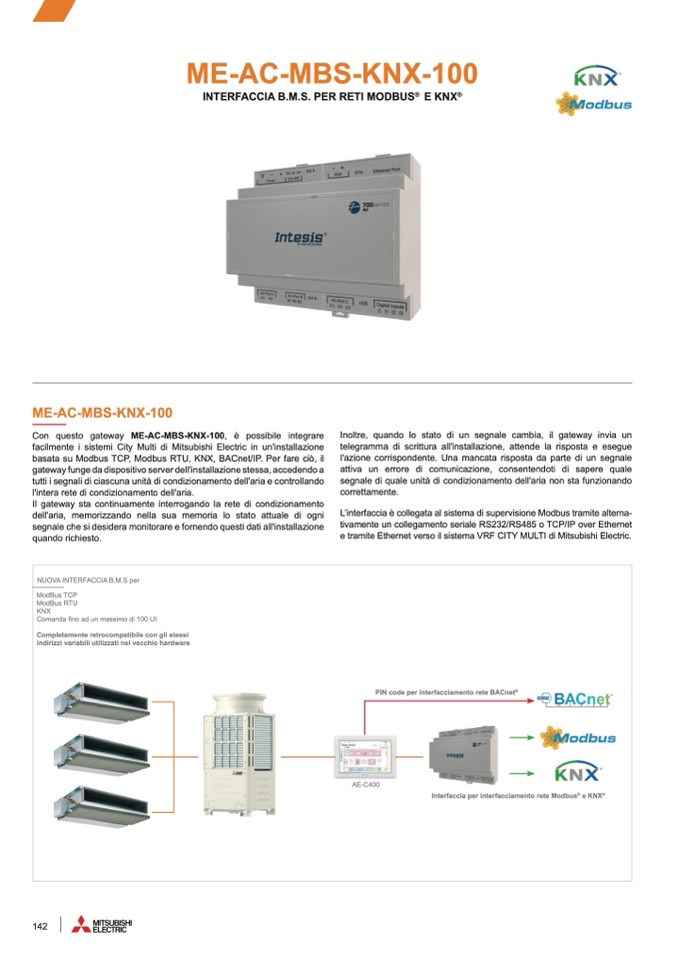

ME-AC-MBS-KNX-100

INTERFACCIA B.M.S. PER RETI MODBUS® E KNX®

ME-AC-MBS-KNX-100

Con questo gateway ME-AC-MBS-KNX-100, è possibile integrar

e

facilmente i sistemi City Multi di Mitsubishi Electric in un'installazione

basata su Modbus TCP, Modbus RTU, KNX, BACnet/IP. Per fare ciò, i

l

gateway funge da dispositivo server dell'installazione stessa, accedendo a

tutti i segnali di ciascuna unità di condizionamento dell'aria e controlland

o

l'intera rete di condizionamento dell'aria

.

Il gateway sta continuamente interrogando la rete di condizionamento

dell'aria, memorizzando nella sua memoria lo stato attuale di ogn

i

segnale che si desidera monitorare e fornendo questi dati all'installazion

e

quando richiesto

.

Inoltre, quando lo stato di un segnale cambia, il gateway invia un

telegramma di scrittura all'installazione, attende la risposta e esegue

l'azione corrispondente. Una mancata risposta da parte di un segnal

e

attiva un errore di comunicazione, consentendoti di sapere quale

segnale di quale unità di condizionamento dell'aria non sta funzionand

o

correttamente

.

L’interfaccia è collegata al sistema di supervisione Modbus tramite alterna-

tivamente un collegamento seriale RS232/RS485 o TCP/IP over Etherne

t

e tramite Ethernet verso il sistema VRF CITY MULTI di Mitsubishi Electric

.

NUOVA INTERFACCIA B.M.S per

ModBus TCP

ModBus RTU

KNX

Comanda fino ad un massimo di 100 UI

Completamente retrocompatibile con gli stess

i

indirizzi variabili utilizzati nel vecchio hardware

PIN code per interfacciamento rete BACnet

®

AE-C40

0

Interfaccia per interfacciamento rete Modbus® e KNX®
