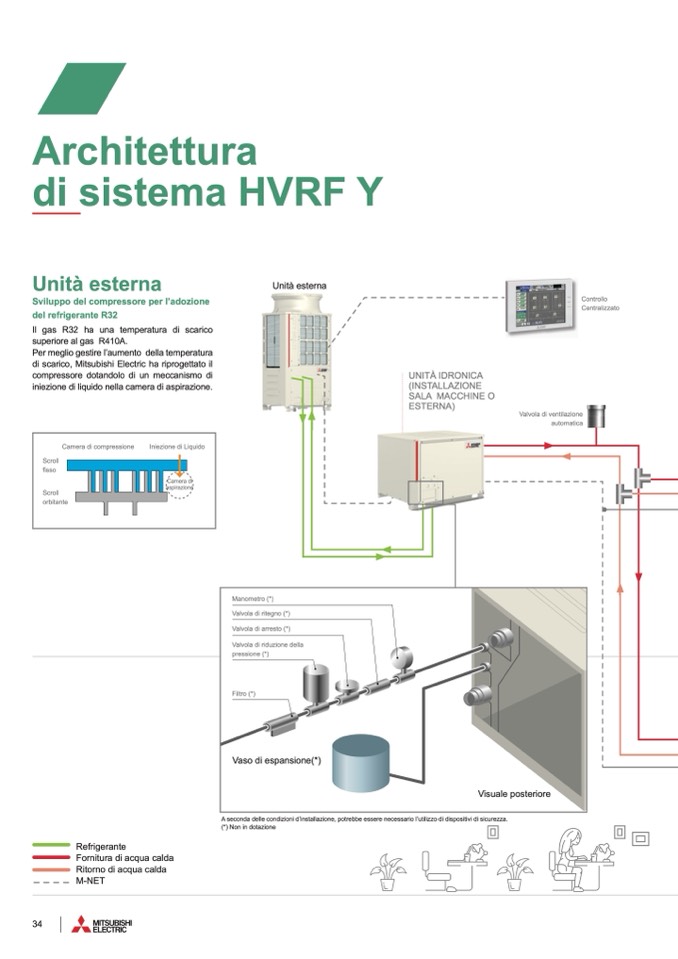

Architettura

di sistema HVRF Y

Unità estern

a

Sviluppo del compressore per l’adozion

e

del refrigerante R32

Il gas R32 ha una temperatura di scarico

superiore al gas R410A.

Per meglio gestire l’aumento

della temperatur

a

di scarico, Mitsubishi Electric ha riprogettato il

compressore dotandolo di un meccanismo di

iniezione di liquido nella camera di aspirazione.

Unità esterna

Controllo

Centralizzato

UNITÀ IDRONICA

(INSTALLAZION

E

SALA MACCHINE

O

ESTERNA

)

Valvola di ventilazione

automatic

a

Camera di compressione

Iniezione di Liquido

Scroll

fiss

o

Camera d

i

aspirazione

Scroll

orbitant

e

Manometro (*)

Valvola di ritegno (*)

Valvola di arresto (*

)

Valvola di riduzione della

pressione (*)

Filtro (*)

Vaso di espansione(*

)

Visuale posterior

e

A seconda delle condizioni d’installazione, potrebbe essere necessario l’utilizzo di dispositivi di sicurezza.

(*) Non in dotazion

e

Refrigerante

Fornitura di acqua calda

Ritorno di acqua calda

M-NET
