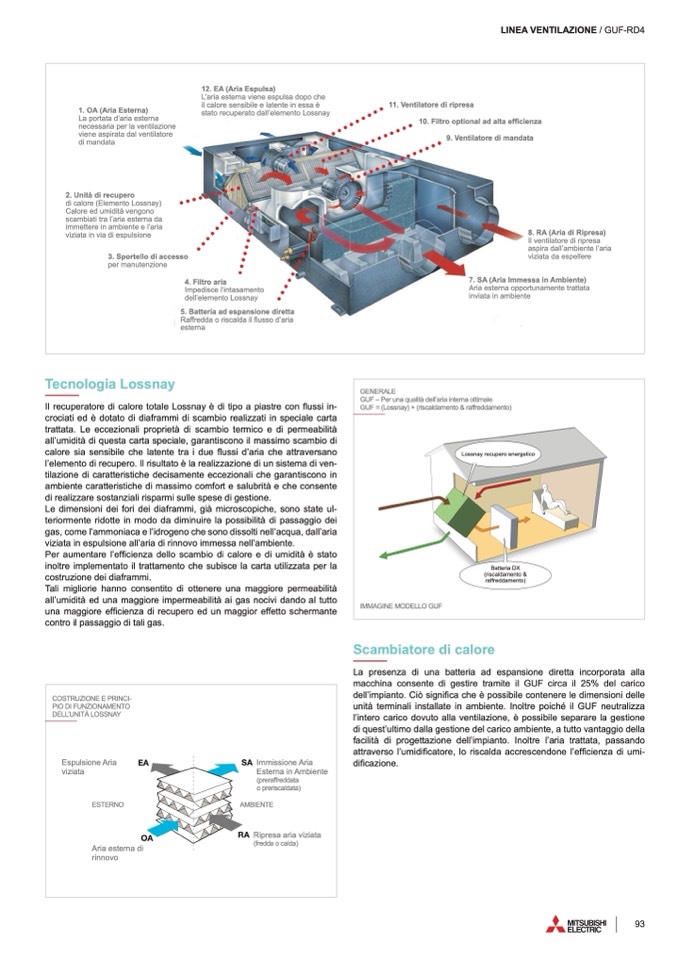

12. EA (Aria Espulsa)
L’aria esterna viene espulsa dopo ch
e
il calore sensibile e latente in essa
è
stato recuperato dall’elemento Lossnay
1. OA (Aria Esterna)
La portata d’aria estern
a
necessaria per la ventilazion
e
viene aspirata dal ventilator
e
di mandat
a
2. Unità di recuper
o
di calore (Elemento Lossnay)
Calore ed umidità vengono
scambiati tra l’aria esterna
d
a
immettere in ambiente e l’aria
viziata in via di espulsione
3. Sportello di access
o
per manutenzione
4. Filtro ari
a
Impedisce l’intasamento
dell’elemento Lossnay
5. Batteria ad espansione diretta
Raffredda o riscalda il flusso d’aria
esterna
Tecnologia Lossnay
Il recuperatore di calore totale Lossnay è di tipo a piastre con flussi in
-
crociati ed è dotato di diaframmi di scambio realizzati in speciale carta
trattata. Le eccezionali proprietà di scambio termico e di permeabilit
à
all’umidità di questa carta speciale, garantiscono il massimo scambio di
calore sia sensibile che latente tra i due
flussi d’aria che attraversan
o
l’elemento di recupero. Il risultato è la realizzazione di un sistema di ven-
tilazione di caratteristiche decisamente eccezionali che garantiscono i
n
ambiente caratteristiche di massimo comfort e salubrità e che consente
di realizzare sostanziali risparmi sulle spese di gestione
.
Le dimensioni dei fori dei diaframmi, già microscopiche, sono state ul
-
teriormente ridotte in modo da diminuire la possibilità di passaggio de
i
gas, come l’ammoniaca e l’idrogeno che sono dissolti nell’acqua, dall’ari
a
viziata in espulsione all’aria di rinnovo immessa nell’ambiente
.
Per aumentare l’efficienza dello scambio di calore e di umidità è stat
o
inoltre implementato il trattamento che subisce la carta utilizzata per l
a
costruzione dei diaframmi
.
Tali migliorie hanno consentito di ottenere una maggiore permeabilit
à
all’umidità ed una maggiore impermeabilità ai gas nocivi dando al tutt
o
una maggiore efficienza di recupero ed un maggior effetto schermant
e
contro il passaggio di tali gas.
COSTRUZIONE E PRINCI
-
PIO DI FUNZIONAMENTO
DELL’UNITÀ LOSSNA
Y
Espulsione Ari
a
viziat
a
ESTERNO
Aria esterna d
i
rinnov
o
EA
OA
S
A
Immissione Aria
Esterna in Ambiente
(preraffreddat
a
o preriscaldata)
AMBIENTE
RA
Ripresa aria viziat
a
(fredda o calda)
LINEA VENTILAZIONE / GUF-RD4
11. Ventilatore di ripres
a
10. Filtro optional ad alta ef
ficienz
a
9. Ventilatore di mandat
a
8. RA (Aria di Ripresa
)
Il ventilatore di ripres
a
aspira dall’ambiente l’ari
a
viziata da espeller
e
7. SA (Aria Immessa in Ambiente
)
Aria esterna opportunamente trattat
a
inviata in ambient
e
GENERAL
E
GUF – Per una qualità dell’aria interna ottimal
e
GUF = (Lossnay) + (riscaldamento & raffreddamento)
Lossnay recupero energetic
o
Batteria DX
(riscaldamento &
raffreddamento)
IMMAGINE MODELLO GU
F
Scambiatore di calore
La presenza di una batteria ad espansione diretta incorporata all
a
macchina consente di gestire tramite il GUF circa il 25% del carico
dell’impianto. Ciò signi
fica che è possibile contenere le dimensioni delle
unità terminali installate in ambiente. Inoltre poiché il GUF neutralizz
a
l’intero carico dovuto alla ventilazione, è possibile separare la gestion
e
di quest’ultimo dalla gestione del carico ambiente, a tutto vantaggio dell
a
facilità di progettazione dell’impianto. Inoltre l’aria trattata, passando
attraverso l’umidi
ficatore, lo riscalda accrescendone l’ef
ficienza di umi-
di
ficazione
.
93
