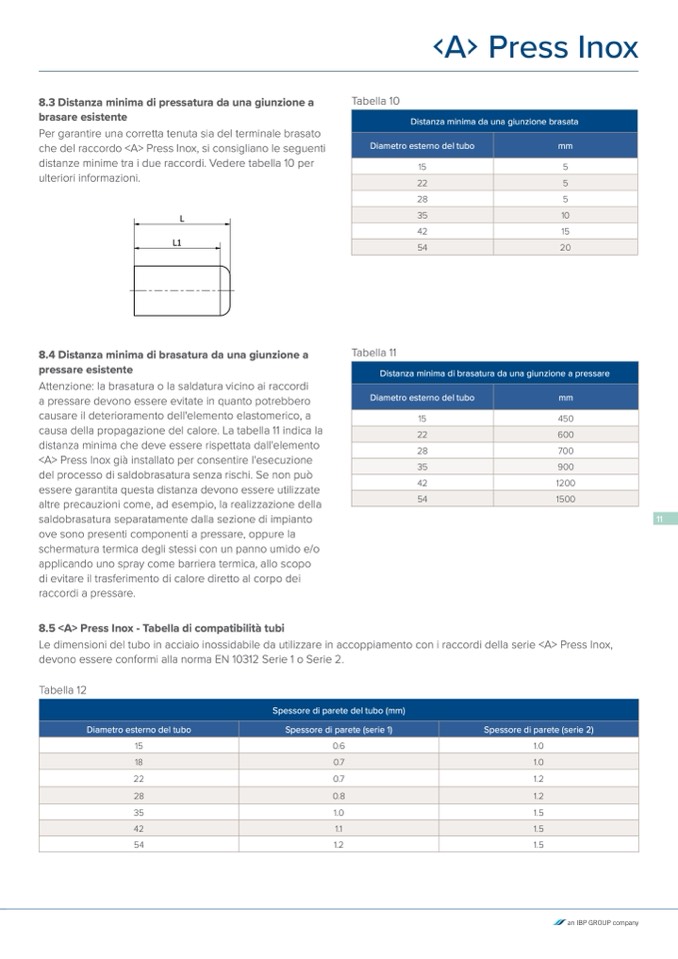

8.3 Distanza minima di pressatura da una giunzione a
brasare esistente
Per garantire una corretta tenuta sia del terminale brasato
che del raccordo <A> Press Inox, si consigliano le seguenti
distanze minime tra i due raccordi. Vedere tabella 10 per
ulteriori informazioni.
L
L1
8.4 Distanza minima di brasatura da una giunzione a
pressare esistente
Attenzione: la brasatura o la saldatura vicino ai raccordi
a pressare devono essere evitate in quanto potrebbero
causare il deterioramento dell'elemento elastomerico, a
causa della propagazione del calore. La tabella 11 indica la
distanza minima che deve essere rispettata dall'elemento
<A> Press Inox già installato per consentire l'esecuzione
del processo di saldobrasatura senza rischi. Se non pu
ò
essere garantita questa distanza devono essere utilizzate
altre precauzioni come, ad esempio, la realizzazione della
saldobrasatura separatamente dalla sezione di impianto
ove sono presenti componenti a pressare, oppure la
schermatura termica degli stessi con un panno umido e/o
applicando uno spray come barriera termica, allo scopo
di evitare il trasferimento di calore diretto al corpo dei
raccordi a pressare.
8.5 <A> Press Inox - Tabella di compatibilit
à tubi
Tabella 10
Distanza minima da una giunzione brasata
Diametro esterno del tubo
mm
15
28
42
5
5
15
22
5
35
10
54
20
Tabella 11
Distanza minima di brasatura da una giunzione a pressare
Diametro esterno del tubo
mm
15
42
450
1200
22
600
28
700
35
900
54
1500
Le dimensioni del tubo in acciaio inossidabile da utilizzare in accoppiamento con i raccordi della serie <A> Press Inox,
devono essere conformi alla norma EN 10312 Serie 1 o Serie 2.
Tabella 12
11
Spessore di parete del tubo (mm)
Diametro esterno del tubo
Spessore di parete (serie 1)
Spessore di parete (serie 2)
15
0.6
1.0
22
0.7
1.2
35
1.0
1.5
54
1.2
1.5
18
0.7
1.0
28
0.8
1.2
42
1.1
1.5
