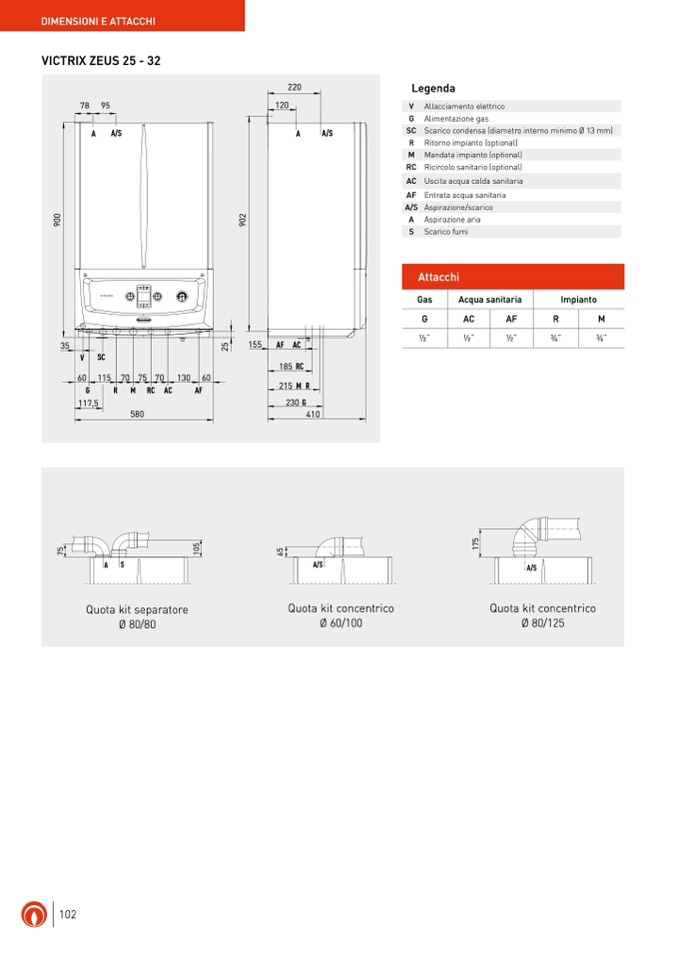

DIMENSIONI E ATTACCHI

VICTRIX ZEUS 25 - 32

35

155

78 95

220

A

A/S

120

A

A/S

VICTRIX ZEUS

V

SC

60 115

130

60

70 75 70

G

R M RC AC

AF

117,5

580

AF AC

185 RC

215 M R

230 G

410

2

5

9

0

0

9

0

2

Legenda

V

G

SC

R

M

RC

AC

AF

A/S

A

S

Allacciamento elettrico

Alimentazione gas

Scarico condensa (diametro interno minimo Ø 13 mm)

Ritorno impianto (optional)

Mandata impianto (optional)

Ricircolo sanitario (optional)

Uscita acqua calda sanitaria

Entrata acqua sanitaria

Aspirazione/scarico

Aspirazione aria

Scarico fumi

Attacchi

Gas

Acqua sanitaria

Impianto

G

AC

AF

R

M

1⁄2”

1⁄2”

1⁄2”

3⁄4”

3⁄4”

A/S

7

5

1

0

5

6

5

1

7

5

A

S

A/S

Quota kit separatore

Ø 80/80

Quota kit concentrico

Quota kit concentrico

Ø 60/100

Ø 80/125

102
