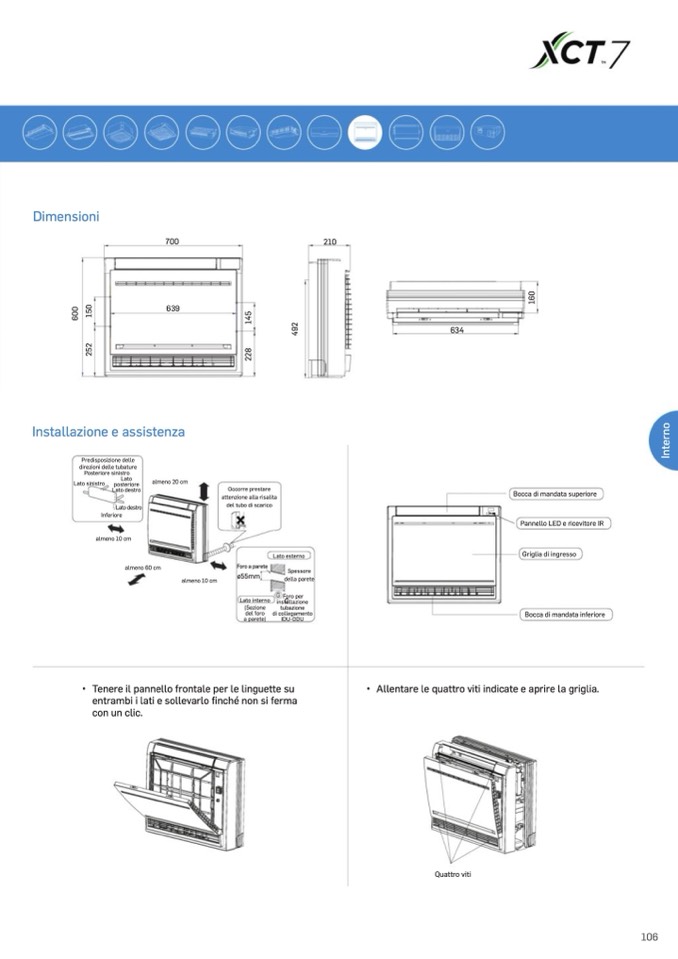

Dimensioni

Installazione e assistenza

Predisposizione delle

direzioni delle tubature

Posteriore sinistro

Lato sinistro

Lato

posteriore

Lato destro

almeno 20 cm

Occorre prestare

attenzione alla risalita

del tubo di scarico

Lato destro

Inferiore

almeno 10 cm

almeno 60 cm

Lato esterno

Bocca di mandata superiore

Pannello LED e ricevitore IR

Griglia di ingresso

Bocca di mandata inferiore

700

639

210

almeno 10 cm

Foro a parete

ø55mm

Lato interno

(Sezione

del foro

a parete)

Spessore

della parete

• Tenere il pannello frontale per le linguette su

entrambi i lati e sollevarlo �nché non si ferma

con un clic.

• Allentare le quattro viti indicate e aprire la griglia.

Foro per

G

installazione

tubazione

di collegamento

IDU-ODU

634

Quattro viti

106

6

0

0

2

5

2

1

5

0

2

2

8

1

4

5

4

9

2

I

n

t

e

r

n

o

1

6

0
