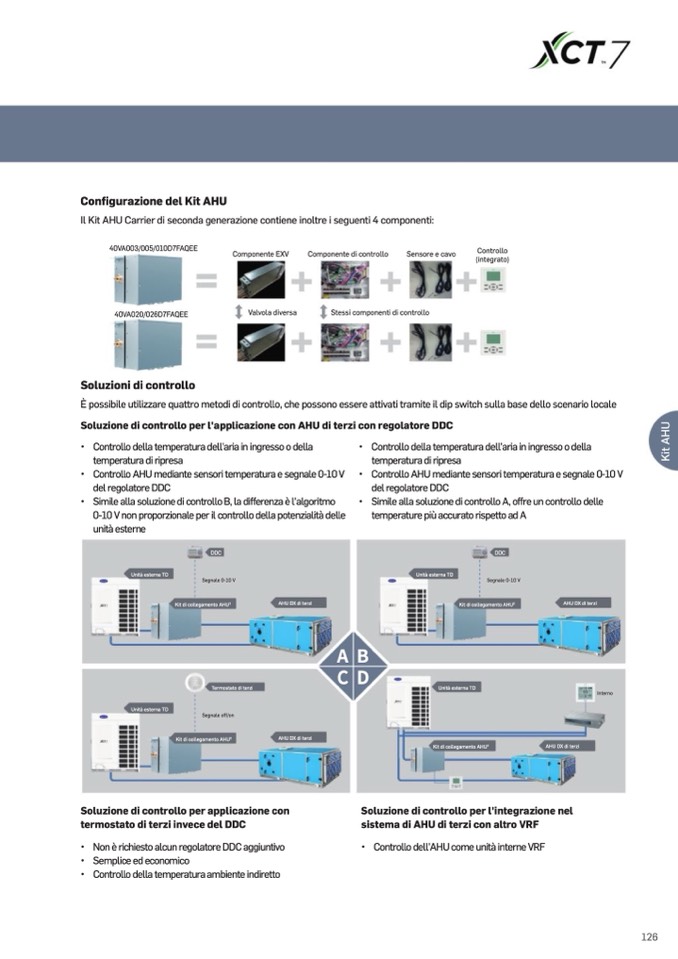

Confgurazione del Kit AHU

Il Kit AHU Carrier di seconda generazione contiene inoltre i seguenti 4 componenti:

40VA003/005/010D7FAQEE

40VA020/026D7FAQEE

Soluzioni di controllo

Componente EXV

Valvola diversa

Componente di controllo

Sensore e cavo

Stessi componenti di controllo

Controllo

(integrato)

È possibile utilizzare quattro metodi di controllo, che possono essere attivati tramite il dip switch sulla base dello scenario locale

Soluzione di controllo per l'applicazione con AHU di terzi con regolatore DDC

• Controllo della temperatura dell'aria in ingresso o della

temperatura di ripresa

• Controllo AHU mediante sensori temperatura e segnale 0-10 V

del regolatore DDC

• Simile alla soluzione di controllo B, la differenza è l'algoritmo

0-10 V non proporzionale per il controllo della potenzialità delle

unità esterne

DDC

Segnale 0-10 V

Kit di collegamento AHU2

Termostato di terzi

Segnale off/on

Kit di collegamento AHU2

•

•

•

Controllo della temperatura dell'aria in ingresso o della

temperatura di ripresa

Controllo AHU mediante sensori temperatura e segnale 0-10 V

del regolatore DDC

Simile alla soluzione di controllo A, offre un controllo delle

temperature più accurato rispetto ad A

Unità esterna TD

Unità esterna TD

Unità esterna TD

DDC

Segnale 0-10 V

Kit di collegamento AHU2

Soluzione di controllo per applicazione con

termostato di terzi invece del DDC

• Non è richiesto alcun regolatore DDC aggiuntivo

• Semplice ed economico

• Controllo della temperatura ambiente indiretto

Soluzione di controllo per l'integrazione nel

sistema di AHU di terzi con altro VRF

• Controllo dell'AHU come unità interne VRF

AHU DX di terzi

AHU DX di terzi

AB

C D

Unità esterna TD

Kit di collegamento AHU2

AHU DX di terzi

AHU DX di terzi

Interno
