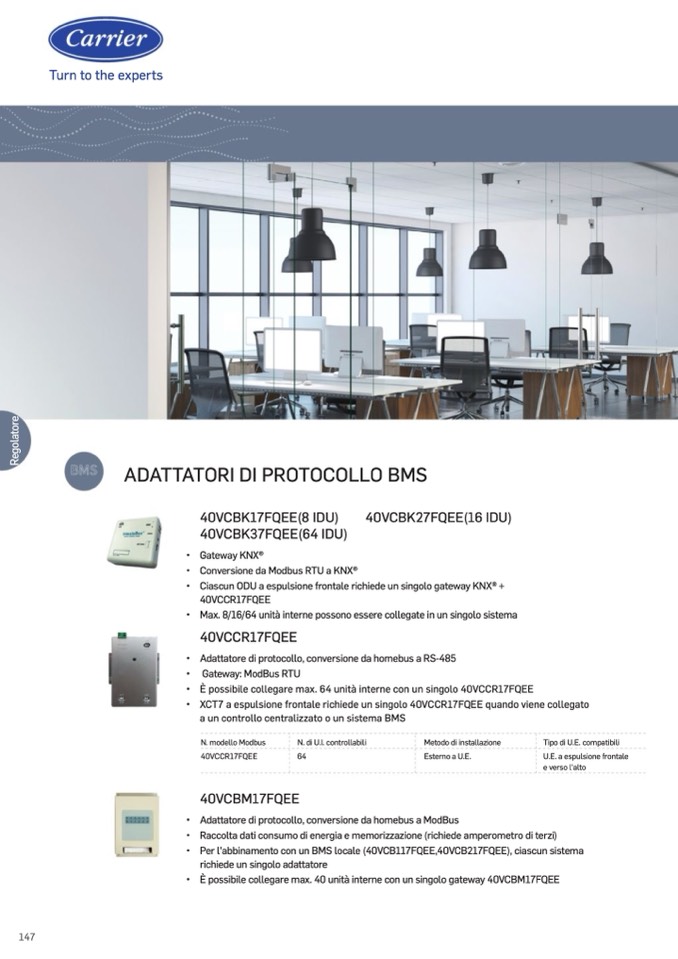

147

Turn to the experts

ADATTATORI DI PROTOCOLLO BMS

40VCBK17FQEE(8 IDU)

40VCBK27FQEE(16 IDU)

40VCBK37FQEE(64 IDU)

• Gateway KNX®

• Conversione da Modbus RTU a KNX®

• Ciascun ODU a espulsione frontale richiede un singolo gateway KNX® +

40VCCR17FQEE

• Max. 8/16/64 unità interne possono essere collegate in un singolo sistema

40VCCR17FQEE

• Adattatore di protocollo, conversione da homebus a RS-485

• Gateway: ModBus RTU

• È possibile collegare max. 64 unità interne con un singolo 40VCCR17FQEE

• XCT7 a espulsione frontale richiede un singolo 40VCCR17FQEE quando viene collegato

a un controllo centralizzato o un sistema BMS

N. modello Modbus

N. di U.I. controllabili

Metodo di installazione

40VCCR17FQEE

64

Esterno a U.E.

40VCBM17FQEE

Tipo di U.E. compatibili

U.E. a espulsione frontale

e verso l'alto

• Adattatore di protocollo, conversione da homebus a ModBus

• Raccolta dati consumo di energia e memorizzazione (richiede amperometro di terzi)

• Per l'abbinamento con un BMS locale (40VCB117FQEE,40VCB217FQEE), ciascun sistema

richiede un singolo adattatore

• È possibile collegare max. 40 unità interne con un singolo gateway 40VCBM17FQEE

R

e

g

o

l

a

t

o

r

e
