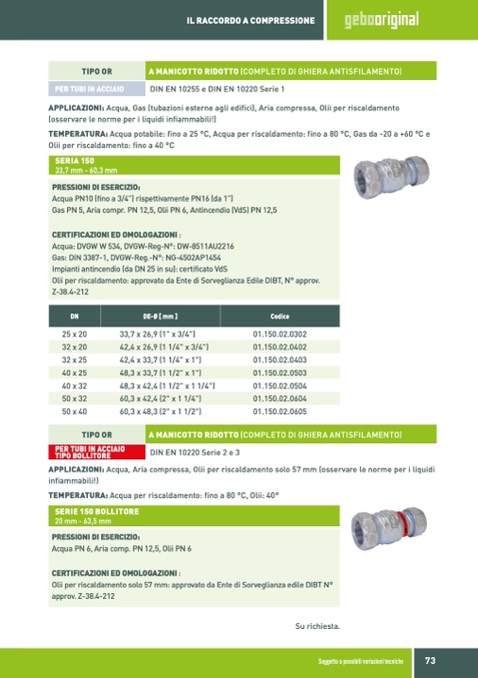

IL RACCORDO A COMPRESSIONE

TIPO OR

A MANICOTTO RIDOTTO (COMPLETO DI GHIERA ANTISFILAMENTO)

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento

(osservare le norme per i liquidi infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e

Olii per riscaldamento: fino a 40 °C

SERIA 150

33,7 mm - 60,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)

Gas PN 5, Aria compr. PN 12,5, Olii PN 6, Antincendio (VdS) PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

Impianti antincendio (da DN 25 in su): certificato VdS

Olii per riscaldamento: approvato da Ente di Sorveglianza Edile DIBT, N° approv.

Z-38.4-212

DN

DE-Ø [ mm ]

Codice

25 x 20

32 x 25

40 x 32

50 x 40

33,7 x 26,9 (1" x 3/4")

42,4 x 33,7 (1 1/4" x 1")

48,3 x 42,4 (1 1/2" x 1 1/4")

60,3 x 48,3 (2" x 1 1/2")

DIN EN 10220 Serie 2 e 3

01.150.02.0302

01.150.02.0403

01.150.02.0504

01.150.02.0605

32 x 20

42,4 x 26,9 (1 1/4" x 3/4")

01.150.02.0402

40 x 25

48,3 x 33,7 (1 1/2" x 1")

01.150.02.0503

50 x 32

60,3 x 42,4 (2" x 1 1/4")

01.150.02.0604

TIPO OR

PER TUBI IN ACCIAIO

TIPO BOLLITORE

A MANICOTTO RIDOTTO (COMPLETO DI GHIERA ANTISFILAMENTO)

APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi

infiammabili!)

TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°

SERIE 150 BOLLITORE

20 mm - 63,5 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 6, Aria comp. PN 12,5, Olii PN 6

CERTIFICAZIONI ED OMOLOGAZIONI :

Olii per riscaldamento solo 57 mm: approvato da Ente di Sorveglianza edile DIBT N°

approv. Z-38.4-212

Su richiesta.

Soggetto a possibili variazioni tecniche

73
