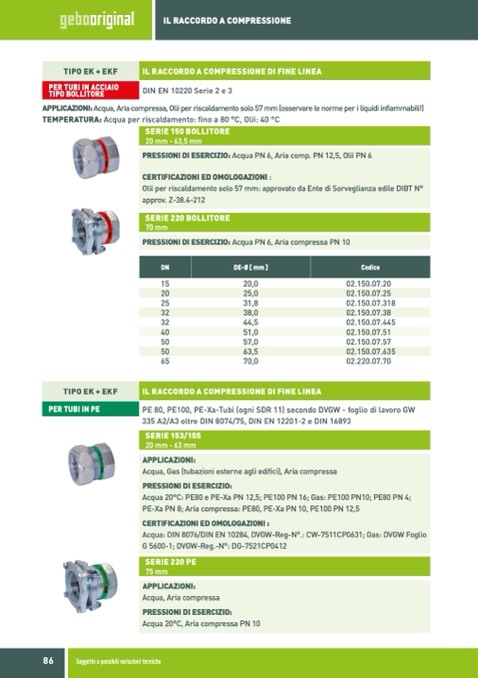

IL RACCORDO A COMPRESSIONE
TIPO EK + EKF
IL RACCORDO A COMPRESSIONE DI FINE LINEA
PER TUBI IN ACCIAIO
TIPO BOLLITORE
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii:
15
20,0
25
31,8
32
44,5
40
51,0
50
57,0
65
70,0
40 °C
SERIE 150 BOLLITORE
20 mm - 63,5 mm
PRESSIONI DI ESERCIZIO: Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI :
Olii per riscaldamento solo 57 mm: approvato da Ente di Sorveglianza edile DIBT N°
approv. Z-38.4-212
SERIE 220 BOLLITORE
70 mm
PRESSIONI DI ESERCIZIO: Acqua PN 6, Aria compressa PN 10
DN
DE-Ø [ mm ]
Codice
02.150.07.20
02.150.07.318
02.150.07.445
02.150.07.51
02.150.07.57
02.220.07.70
20
25,0
02.150.07.25
32
38,0
02.150.07.38
50
63,5
02.150.07.635
TIPO EK + EKF
IL RACCORDO A COMPRESSIONE DI FINE LINEA
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW
335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm - 63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE80 e PE-Xa PN 12,5; PE100 PN 16; Gas: PE100 PN10; PE80 PN 4;
PE-Xa PN 8; Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI :
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°.: CW-7511CP0631; Gas: DVGW Foglio
G 5600-1; DVGW-Reg.-N°: DG-7521CP0412
SERIE 220 PE
75 mm
APPLICAZIONI:
Acqua, Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C, Aria compressa PN 10
86
Soggetto a possibili variazioni tecniche
