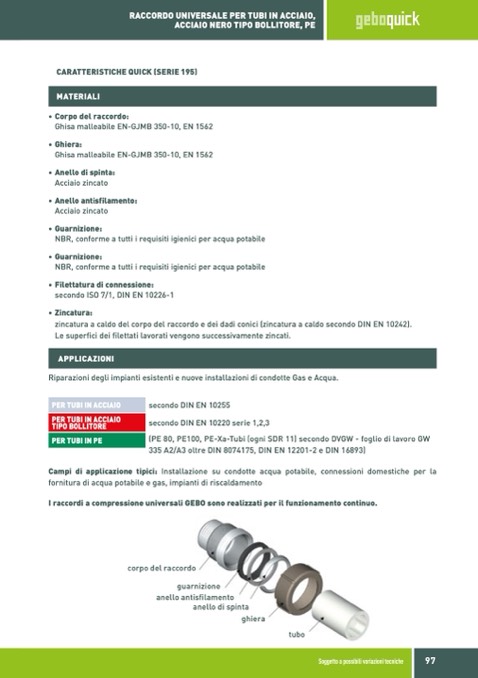

RACCORDO UNIVERSALE PER TUBI IN ACCIAIO,

ACCIAIO NERO TIPO BOLLITORE, PE

CARATTERISTICHE QUICK (SERIE 195)

MATERIALI

• Corpo del raccordo:

Ghisa malleabile EN-GJMB 350-10, EN 1562

• Ghiera:

Ghisa malleabile EN-GJMB 350-10, EN 1562

• Anello di spinta:

Acciaio zincato

• Anello antisfilamento:

Acciaio zincato

• Guarnizione:

NBR, conforme a tutti i requisiti igienici per acqua potabile

• Guarnizione:

NBR, conforme a tutti i requisiti igienici per acqua potabile

• Filettatura di connessione:

secondo ISO 7/1, DIN EN 10226-1

• Zincatura:

zincatura a caldo del corpo del raccordo e dei dadi conici (zincatura a caldo secondo DIN EN 10242).

Le superfici dei filettati lavorati vengono successivamente zincati.

APPLICAZIONI

Riparazioni degli impianti esistenti e nuove installazioni di condotte Gas e Acqua.

secondo DIN EN 10255

secondo DIN EN 10220 serie 1,2,3

(PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW

335 A2/A3 oltre DIN 8074175, DIN EN 12201-2 e DIN 16893)

Campi di applicazione tipici: Installazione su condotte acqua potabile, connessioni domestiche per la

fornitura di acqua potabile e gas, impianti di riscaldamento

I raccordi a compressione universali GEBO sono realizzati per il funzionamento continuo.

corpo del raccordo

guarnizione

anello antisfilamento

anello di spinta

ghiera

PER TUBI IN ACCIAIO

PER TUBI IN ACCIAIO

TIPO BOLLITORE

PER TUBI IN PE

tubo

Soggetto a possibili variazioni tecniche

97
