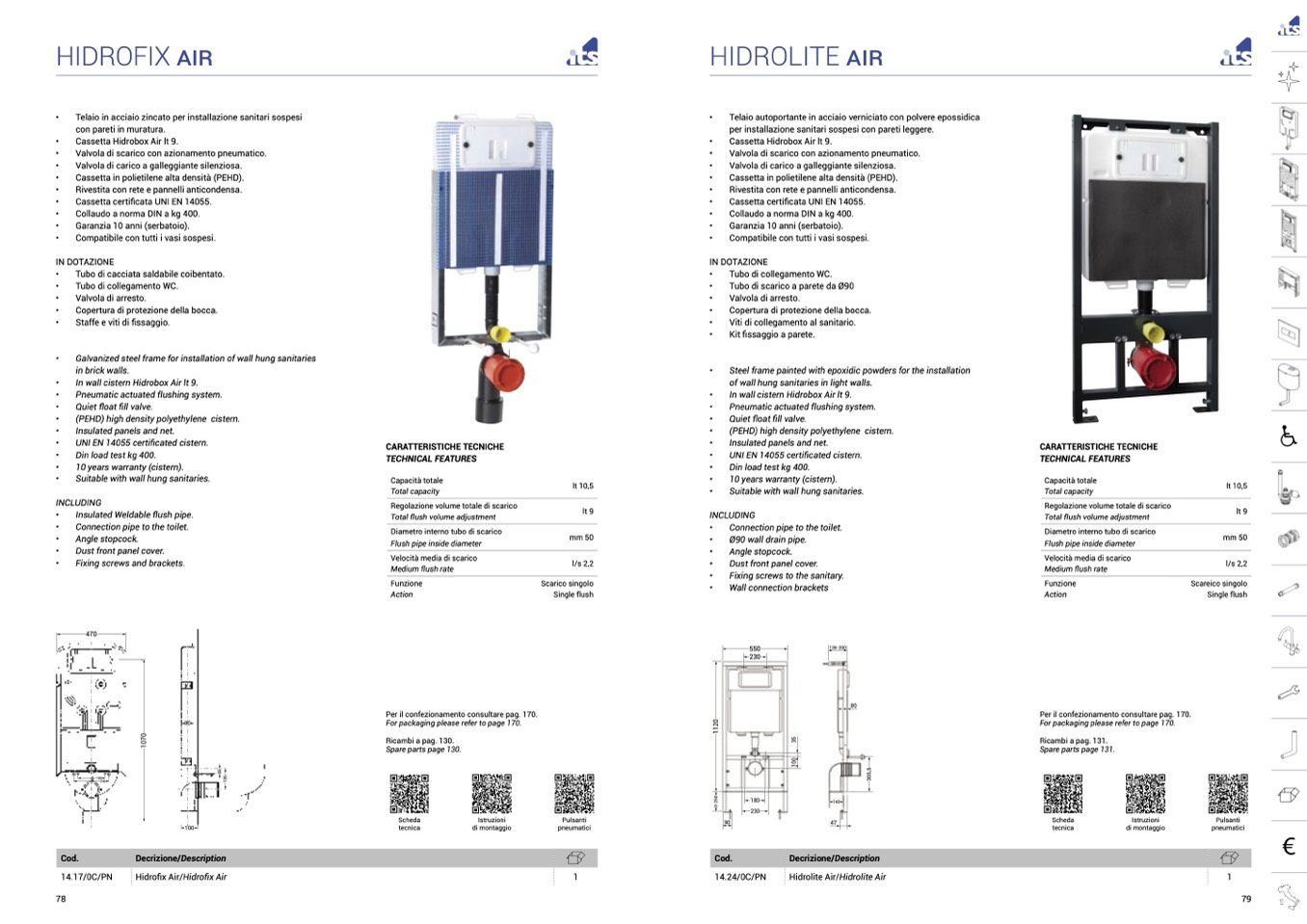

HIDROFIX air
HIDROLITE air
•
Telaio in acciaio zincato per installazione sanitari sospesi
con pareti in muratura.
•
Cassetta Hidrobox Air lt 9.
•
Valvola di scarico con azionamento pneumatico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
IN DOTAZIONE
•
Tubo di cacciata saldabile coibentato.
•
Tubo di collegamento WC.
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Staffe e viti di fissaggio.
•
Galvanized steel frame for installation of wall hung sanitaries
in brick walls.
•
In wall cistern Hidrobox Air lt 9.
•
Pneumatic actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
Din load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
INCLUDING
•
Insulated Weldable flush pipe.
•
Connection pipe to the toilet.
•
Angle stopcock.
•
Dust front panel cover.
•
Fixing screws and brackets.
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Regolazione volume totale di scarico
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
Per il confezionamento consultare pag. 170.
For packaging please refer to page 170.
lt 10,5
lt 9
mm 50
l/s 2,2
Scarico singolo
Single flush
•
Telaio autoportante in acciaio verniciato con polvere epossidica
per installazione sanitari sospesi con pareti leggere.
•
Cassetta Hidrobox Air lt 9.
•
Valvola di scarico con azionamento pneumatico.
•
Valvola di carico a galleggiante silenziosa.
•
Cassetta in polietilene alta densità (PEHD).
•
Rivestita con rete e pannelli anticondensa.
•
Cassetta certificata UNI EN 14055.
•
Collaudo a norma DIN a kg 400.
•
Garanzia 10 anni (serbatoio).
•
Compatibile con tutti i vasi sospesi.
IN DOTAZIONE
•
Tubo di collegamento WC.
•
Tubo di scarico a parete da Ø90
•
Valvola di arresto.
•
Copertura di protezione della bocca.
•
Viti di collegamento al sanitario.
•
Kit fissaggio a parete.
•
Steel frame painted with epoxidic powders for the installation
of wall hung sanitaries in light walls.
•
In wall cistern Hidrobox Air lt 9.
•
Pneumatic actuated flushing system.
•
Quiet float fill valve.
•
(PEHD) high density polyethylene cistern.
•
Insulated panels and net.
•
UNI EN 14055 certificated cistern.
•
Din load test kg 400.
•
10 years warranty (cistern).
•
Suitable with wall hung sanitaries.
CARATTERISTICHE TECNICHE
TECHNICAL FEATURES
Capacità totale
Total capacity
Regolazione volume totale di scarico
Total flush volume adjustment
Diametro interno tubo di scarico
Flush pipe inside diameter
Velocità media di scarico
Medium flush rate
Funzione
Action
lt 10,5
lt 9
mm 50
l/s 2,2
Scareico singolo
Single flush
470
180
230
14.17/0C/PN
Ricambi a pag. 130.
Spare parts page 130.
Scheda
tecnica
180
230
140
47
Ricambi a pag. 131.
Spare parts page 131.
Scheda
tecnica
