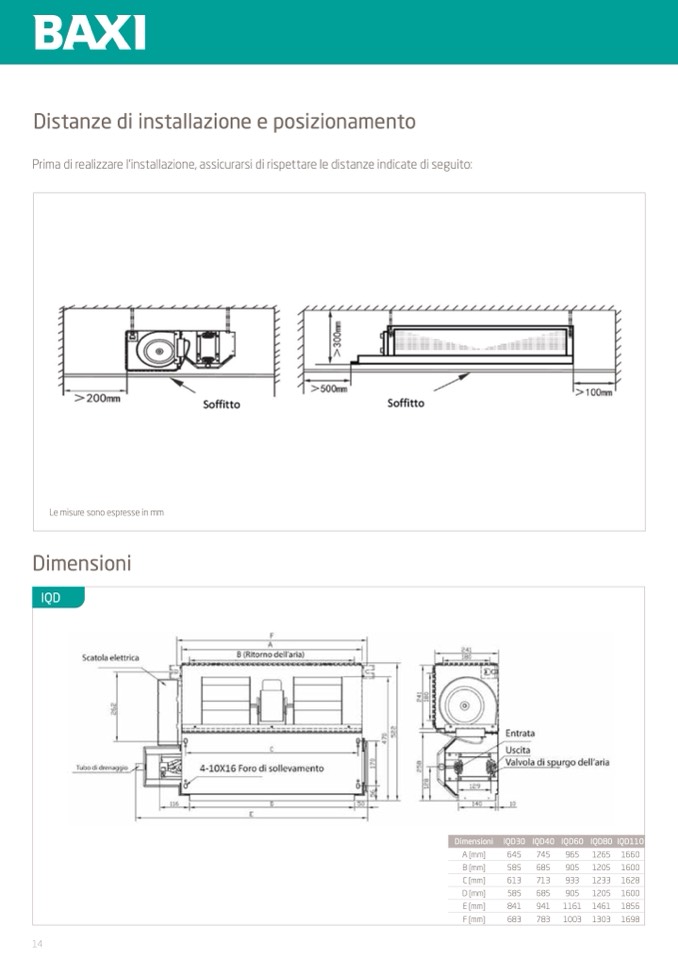

Distanze di installazione e posizionamento

Prima di realizzare l’installazione, assicurarsi di rispettare le distanze indicate di seguito:

Le misure sono espresse in mm

Dimensioni

14

IQD

Dimensioni

A [mm]

B [mm]

C [mm]

D [mm]

E [mm]

F [mm]

645

745

585

685

613

713

585

685

841

941

683

783

965

1265 1660

905

1205 1600

933

1233 1628

905

1205 1600

1161 1461 1856

1003 1303 1698

IQD30

IQD40

IQD60

IQD80

IQD110
