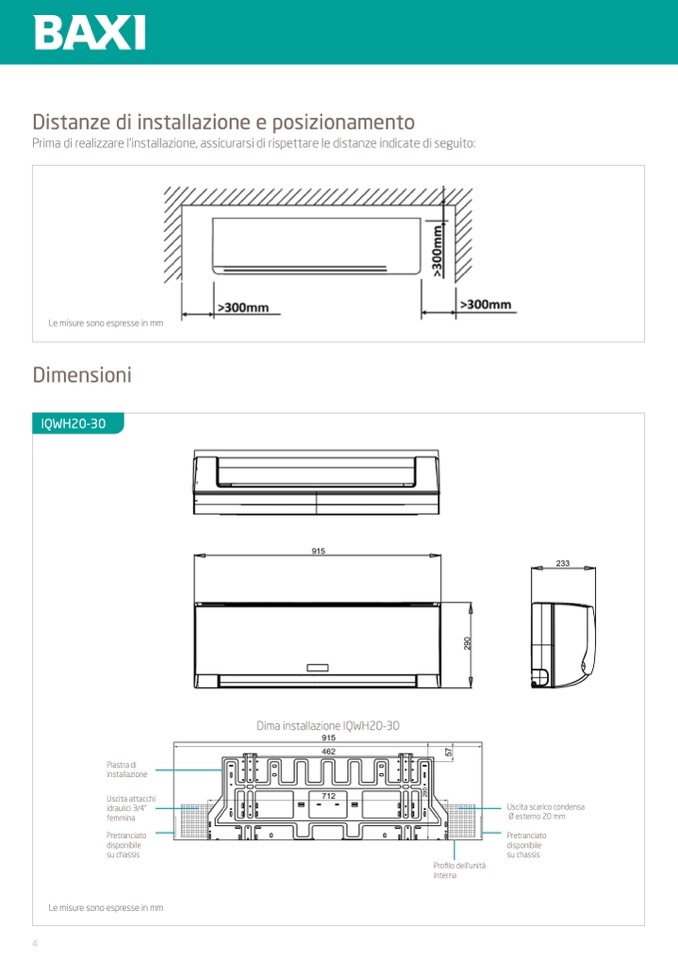

Distanze di installazione e posizionamento

Prima di realizzare l’installazione, assicurarsi di rispettare le distanze indicate di seguito:

Le misure sono espresse in mm

Dimensioni

IQWH20-30

4

Piastra di

installazione

Uscita attacchi

idraulici 3/4”

femmina

Pretranciato

disponibile

su chassis

Le misure sono espresse in mm

Dima installazione IQWH20-30

915

462

712

915

2

9

0

5

7

2

9

0

Profilo dell’unità

interna

Uscita scarico condensa

Ø esterno 20 mm

Pretranciato

disponibile

su chassis

233
