Informazioni sul prodotto Genia Air Mono

Rispetto delle distanze minime

9.14 Rispetto delle distanze minime

▸ Per garantire un flusso d’aria sufficiente e agevolare la

manutenzione, occorre rispettare le distanze minime

specificate.

▸ Accertarsi che lo spazio per l’installazione delle linee

idrauliche sia su

fficiente.

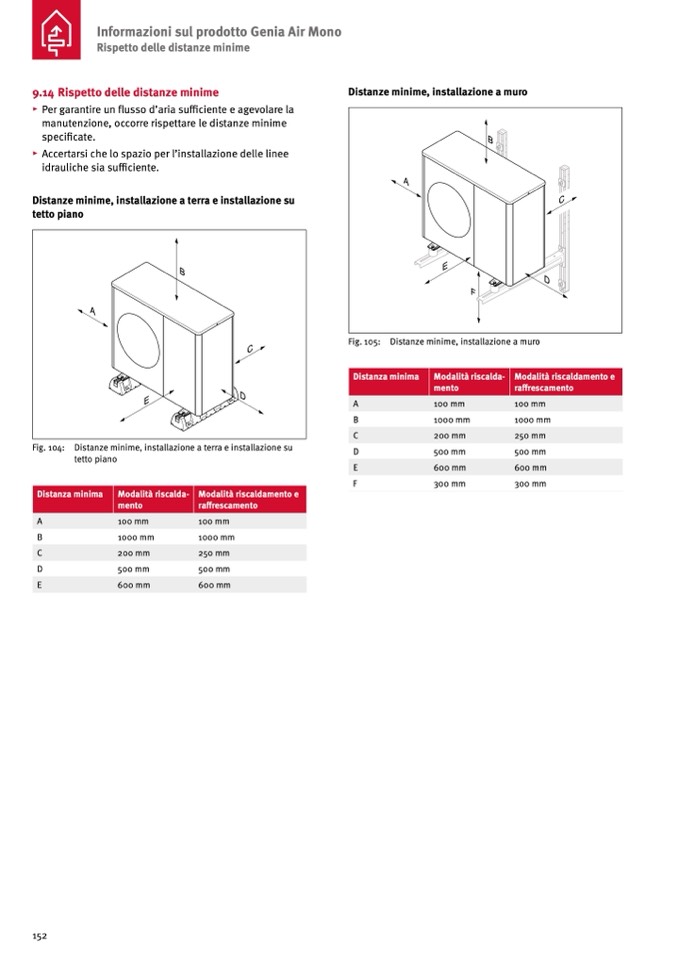

Distanze minime, installazione a terra e installazione su

tetto piano

Distanze minime, installazione a muro

A

E

D

Fig. 104:

Distanze minime, installazione a terra e installazione su

tetto piano

100 mm

1000 mm

200 mm

500 mm

600 mm

300 mm

100 mm

1000 mm

250 mm

500 mm

600 mm

300 mm

Distanza minima

A

B

C

D

E

Modalità riscalda-

Modalità riscaldamento e

mento

raffrescamento

152

100 mm

1000 mm

200 mm

500 mm

600 mm

100 mm

1000 mm

250 mm

500 mm

600 mm

C

D

Fig. 105:

Distanze minime, installazione a muro

Distanza minima

A

B

C

D

E

F

Modalità riscalda-

Modalità riscaldamento e

mento

raffrescamento

B

F
