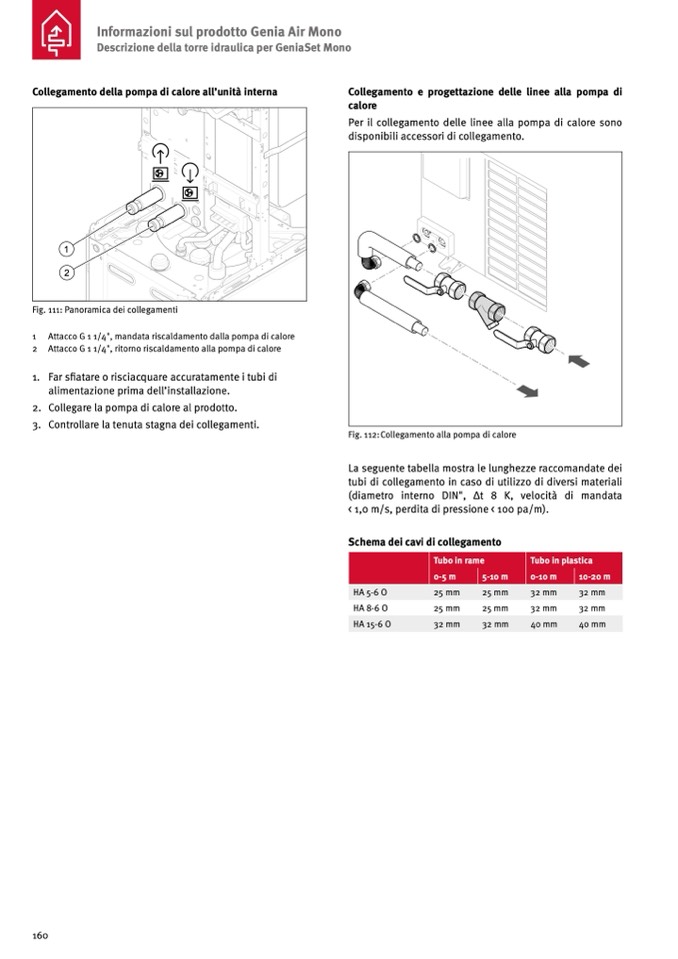

Informazioni sul prodotto Genia Air Mono

Descrizione della torre idraulica per GeniaSet Mono

Collegamento della pompa di calore all’unit

à interna

Collegamento e progettazione delle linee alla pompa di

calore

Per il collegamento delle linee alla pompa di calore sono

disponibili accessori di collegamento.

1

2

Fig. 111: Panoramica dei collegamenti

1 Attacco G 1 1/4", mandata riscaldamento dalla pompa di calore

2 Attacco G 1 1/4", ritorno riscaldamento alla pompa di calore

1. Far s

fiatare o risciacquare accuratamente i tubi di

alimentazione prima dell’installazione.

2. Collegare la pompa di calore al prodotto.

3. Controllare la tenuta stagna dei collegamenti.

Fig. 112:Collegamento alla pompa di calore

La seguente tabella mostra le lunghezze raccomandate dei

tubi di collegamento in caso di utilizzo di diversi materiali

(diametro interno DIN", Δt 8 K, velocità di mandata

< 1,0 m/s, perdita di pressione < 100 pa/m).

Schema dei cavi di collegamento

HA 5-6 O

HA 8-6 O

HA 15-6 O

0-5 m

25 mm

25 mm

32 mm

5-10 m

25 mm

25 mm

32 mm

0-10 m

32 mm

32 mm

40 mm

10-20 m

32 mm

32 mm

40 mm

Tubo in rame

Tubo in plastica
