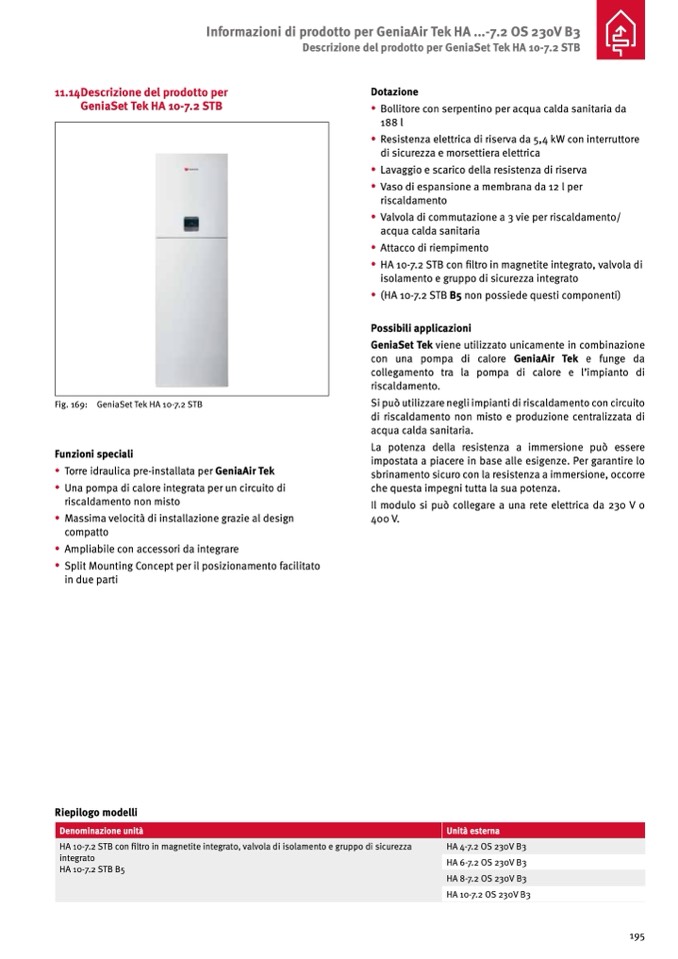

11.14Descrizione del prodotto per
GeniaSet Tek HA 10-7.2 STB
Dotazione
• Bollitore con serpentino per acqua calda sanitaria da
188 l
• Resistenza elettrica di riserva da 5,4 kW con interruttore
di sicurezza e morsettiera elettrica
• Lavaggio e scarico della resistenza di riserva
• Vaso di espansione a membrana da 12 l per
riscaldamento
• Valvola di commutazione a 3 vie per riscaldamento/
acqua calda sanitaria
• Attacco di riempimento
• HA 10-7.2 STB con filtro in magnetite integrato, valvola di
isolamento e gruppo di sicurezza integrato
• (HA 10-7.2 STB B5 non possiede questi componenti)
Possibili applicazioni
GeniaSet Tek viene utilizzato unicamente in combinazione
con una pompa di calore GeniaAir Tek e funge da
collegamento tra la pompa di calore e l’impianto di
riscaldamento.
Si può utilizzare negli impianti di riscaldamento con circuito
di riscaldamento non misto e produzione centralizzata di
acqua calda sanitaria.
La potenza della resistenza a immersione può essere
impostata a piacere in base alle esigenze. Per garantire lo
sbrinamento sicuro con la resistenza a immersione, occorre
che questa impegni tutta la sua potenza.
Il modulo si può collegare a una rete elettrica da 230 V o
400 V.
Fig. 169:
GeniaSet Tek HA 10-7.2 STB
Funzioni speciali
• Torre idraulica pre-installata per GeniaAir Tek
• Una pompa di calore integrata per un circuito di
riscaldamento non misto
• Massima velocit
à di installazione grazie al design
compatto
• Ampliabile con accessori da integrare
• Split Mounting Concept per il posizionamento facilitato
in due parti
Riepilogo modelli
Denominazione unità
Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3
Descrizione del prodotto per GeniaSet Tek HA 10-7.2 STB
HA 10-7.2 STB con filtro in magnetite integrato, valvola di isolamento e gruppo di sicurezza
integrato
HA 10-7.2 STB B5
Unità esterna
HA 4-7.2 OS 230V B3
HA 6-7.2 OS 230V B3
HA 8-7.2 OS 230V B3
HA 10-7.2 OS 230V B3
195
