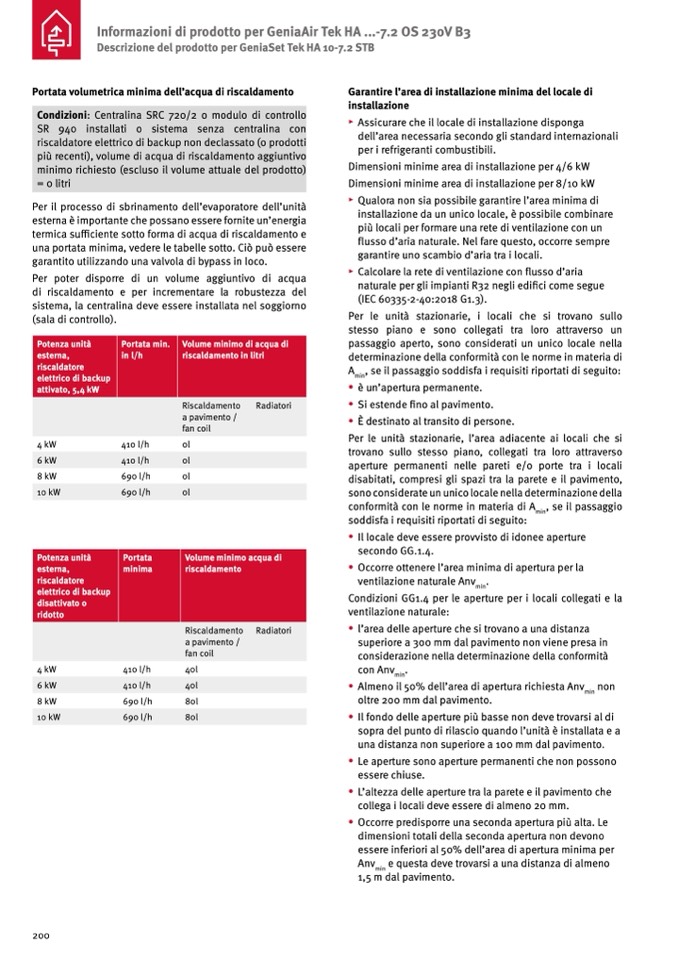

Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3
Descrizione del prodotto per GeniaSet Tek HA 10-7.2 STB
Portata volumetrica minima dell’acqua di riscaldamento
Per il processo di sbrinamento dell’evaporatore dell’unità
esterna è importante che possano essere fornite un’energia
termica sufficiente sotto forma di acqua di riscaldamento e
una portata minima, vedere le tabelle sotto. Ciò può essere
garantito utilizzando una valvola di bypass in loco.
Per poter disporre di un volume aggiuntivo di acqua
di riscaldamento e per incrementare la robustezza del
sistema, la centralina deve essere installata nel soggiorno
(sala di controllo).
Garantire l’area di installazione minima del locale di
installazione
▸ Assicurare che il locale di installazione disponga
dell’area necessaria secondo gli standard internazionali
per i refrigeranti combustibili.
Dimensioni minime area di installazione per 4/6 kW
Dimensioni minime area di installazione per 8/10 kW
▸ Qualora non sia possibile garantire l’area minima di
installazione da un unico locale, è possibile combinare
più locali per formare una rete di ventilazione con un
flusso d’aria naturale. Nel fare questo, occorre sempre
garantire uno scambio d’aria tra i locali.
▸ Calcolare la rete di ventilazione con flusso d’aria
naturale per gli impianti R32 negli edifici come segue
(IEC 60335-2-40:2018 G1.3).
Per le unità stazionarie, i locali che si trovano sullo
stesso piano e sono collegati tra loro attraverso un
passaggio aperto, sono considerati un unico locale nella
determinazione della conformità con le norme in materia di
A
min
, se il passaggio soddisfa i requisiti riportati di seguito:
• è un’apertura permanente.
• Si estende fino al pavimento.
• È destinato al transito di persone.
Per le unità stazionarie, l’area adiacente ai locali che si
trovano sullo stesso piano, collegati tra loro attraverso
aperture permanenti nelle pareti e/o porte tra i locali
disabitati, compresi gli spazi tra la parete e il pavimento,
sono considerate un unico locale nella determinazione della
conformità con le norme in materia di A
min
, se il passaggio
soddisfa i requisiti riportati di seguito:
• Il locale deve essere provvisto di idonee aperture
secondo GG.1.4.
• Occorre ottenere l’area minima di apertura per la
ventilazione naturale Anv
min
.
Condizioni GG1.4 per le aperture per i locali collegati e la
ventilazione naturale:
• l’area delle aperture che si trovano a una distanza
superiore a 300 mm dal pavimento non viene presa in
considerazione nella determinazione della conformità
con Anv
min
.
• Almeno il 50% dell’area di apertura richiesta Anv
min
non
oltre 200 mm dal pavimento.
• Il fondo delle aperture più basse non deve trovarsi al di
sopra del punto di rilascio quando l’unità è installata e a
una distanza non superiore a 100 mm dal pavimento.
• Le aperture sono aperture permanenti che non possono
essere chiuse.
• L’altezza delle aperture tra la parete e il pavimento che
collega i locali deve essere di almeno 20 mm.
• Occorre predisporre una seconda apertura più alta. Le
dimensioni totali della seconda apertura non devono
essere inferiori al 50% dell’area di apertura minima per
Anv
min
e questa deve trovarsi a una distanza di almeno
1,5 m dal pavimento.
Condizioni: Centralina SRC 720/2 o modulo di controllo
SR 940 installati o sistema senza centralina con
riscaldatore elettrico di backup non declassato (o prodotti
più recenti), volume di acqua di riscaldamento aggiuntivo
minimo richiesto (escluso il volume attuale del prodotto)
= 0 litri
Potenza unità
esterna,
riscaldatore
elettrico di backup
attivato, 5,4 kW
Portata min.
in l/h
Volume minimo di acqua di
riscaldamento in litri
Riscaldamento
a pavimento /
fan coil
Radiatori
4 kW
8 kW
410 l/h
0l
690 l/h
0l
6 kW
410 l/h
0l
10 kW
690 l/h
0l
Potenza unità
esterna,
riscaldatore
elettrico di backup
disattivato o
ridotto
Portata
minima
Volume minimo acqua di
riscaldamento
Riscaldamento
a pavimento /
fan coil
Radiatori
4 kW
8 kW
410 l/h
690 l/h
40l
80l
6 kW
410 l/h
40l
10 kW
690 l/h
80l
