A

B

C

D

0 mm

≥ 550 mm

> 200–250 mm con sacchetto minuteria per il collegamento

≥ 2,5 mm

Fig. 178:Collegamenti idraulici

1 Tubo liquido

2 Tubo gas

3 Mandata riscaldamento (circuito riscaldamento 1)

4 Ritorno riscaldamento (circuito riscaldamento 1)

5 Allacciamento acqua calda sanitaria

6 Allacciamento acqua fredda

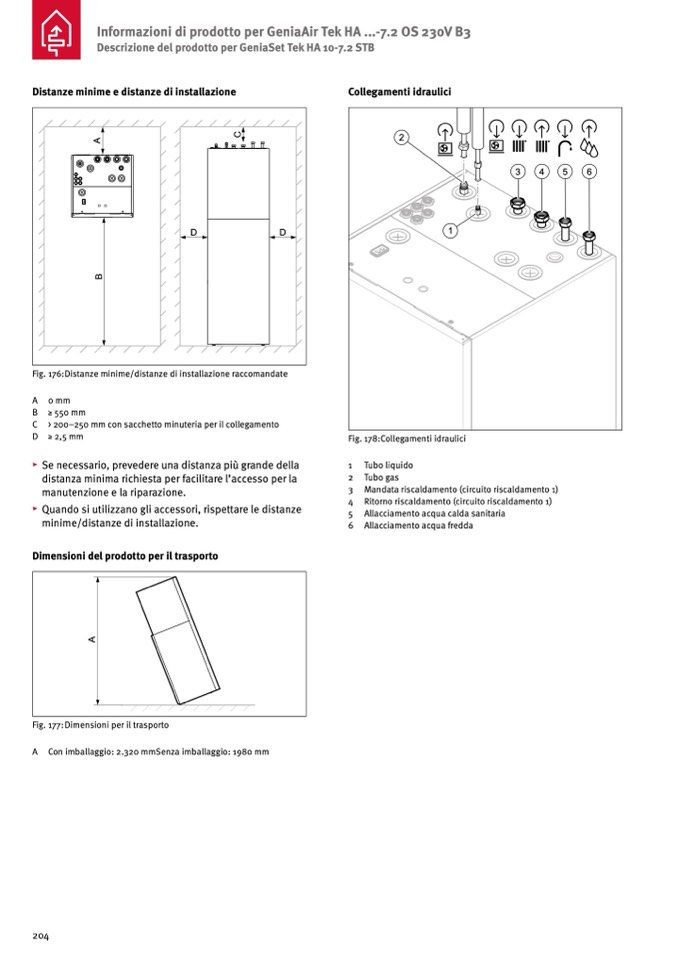

Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Descrizione del prodotto per GeniaSet Tek HA 10-7.2 STB

Distanze minime e distanze di installazione

Collegamenti idraulici

2

3

4

5

6

1

B

A

C

D

D

Fig. 176:Distanze minime/distanze di installazione raccomandate

▸ Se necessario, prevedere una distanza più grande della

distanza minima richiesta per facilitare l’accesso per la

manutenzione e la riparazione.

▸ Quando si utilizzano gli accessori, rispettare le distanze

minime/distanze di installazione.

Dimensioni del prodotto per il trasporto

A

Fig. 177:Dimensioni per il trasporto

A Con imballaggio: 2.320 mmSenza imballaggio: 1980 mm

204
